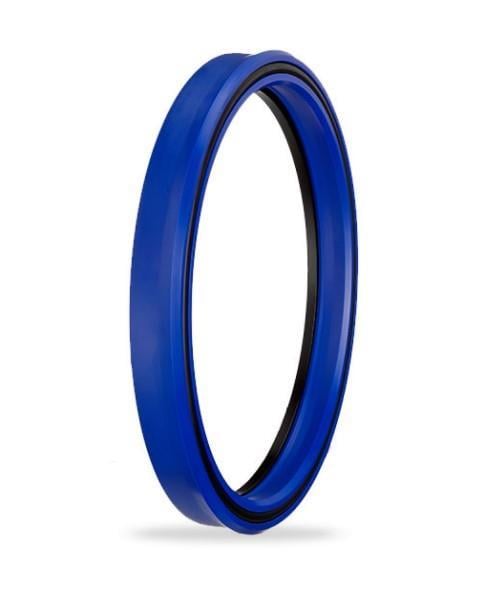

88,9x101,6x9,52 mm ölçüsündeki A152-088 PU, A152 profilli 92 PU / POM / 70 NBR ağır hizmet boğaz keçesi olarak hidrolik silindirlerde kullanılır.
Ağır hizmet boğaz keçesi nerede kullanılır?
Hidrolik silindirlerin boğaz (piston kolu) bölümünde kullanılan bu ağır hizmet boğaz keçesi, yağın dışarı kaçmasını önler. Çift dinamik dudaklı PU ring, POM destek ringi ve NBR O-ringden oluşur. NBR O-ring çok düşük basınçlarda bile dudağı mile bastırarak sızdırmazlığı destekler. Mobil ve sabit hidrolik sistemlerin silindirlerinde kullanılır.
Sık sorulan sorular
Tablodaki ölçüler neyi gösterir?
Tabloya göre mil (piston kolu) çapı Ød = 88,9 mm, kanal dibi çapı ØD = 101,6 mm, keçe yüksekliği b = 9,52 mm, kanal genişliği B = 10,52 mm. Diğer harflerin yerleri teknik çizimde gösterilir.
Mil ve kanal yüzey pürüzlülüğü ne olmalı?
A152-088 PU için dinamik yüzey, 88,9 mm mil (piston kolu) yüzeyidir. Tabloda dinamik yüzey için Ra ≤0.4 µm · Rmax ≤3.2 µm, kanal çapı için Ra ≤1.6 µm · Rmax ≤10.0 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16.0 µm değerleri verilir. Kanal dibi ve yan yüzeyler statik olduğu için daha kaba olabilir; asıl hassasiyet keçenin kaydığı yüzeydedir.
A152-088 PU için izin verilen boşluk ne kadar?
Akma boşluğu (S), keçenin arkasındaki hareketli ve sabit parça arasındaki radyal açıklıktır; basınç yükseldikçe keçe bu boşluğa akmaya çalışır. A152-088 PU için keçe et kalınlığı (ØD − Ød) / 2 = 6,35 mm’dir. İzin verilen en büyük boşluk: 150 bar → 250; S Max (mm) bar → 1,0.
Ağır hizmet boğaz keçesi nasıl monte edilir?
Keçe, sızdırmazlık dudakları basınç tarafına bakacak şekilde kanala yerleştirilir. Keçe ve yüzeyler montajdan önce sistemde kullanılan yağla yağlanmalıdır. Kanal genişliği tabloya göre B = 10,52 mm’dir.
Kullanırken dikkat edilmesi gerekenler
- Ürünü -40 /+100 °C sıcaklık aralığında kullanın.
- Çalışma basıncı sınırı (600 bar) aşılmamalıdır; basınç darbelerini de hesaba katın.
- Akışkan mineral yağ değilse keçe malzemesinin uyumunu doğrulayın.
- Montajda keskin kenar, diş ve kanal ağızlarına karşı keçeyi koruyun; gerekirse montaj kovanı kullanın.
- Mil yüzeyinde çizik veya korozyon varsa yeni keçe kısa sürede hasar görür; önce yüzeyi onarın.
