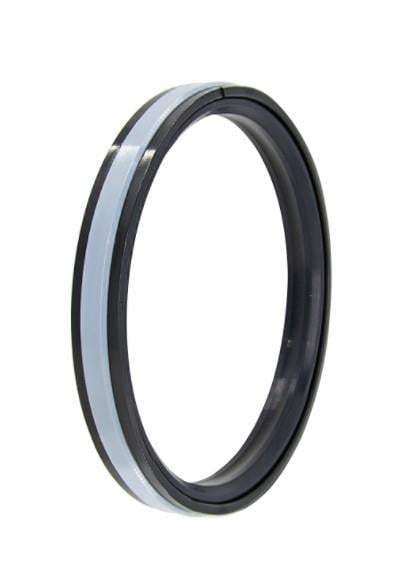

85x70x13,5 Nbr Piston Keçesi (A114 085-070)

ALP A114 085-070: A114 profilli 85x70x13,5 piston keçesi. Çalışma basıncı 700 bar.

Piston keçesi nerede kullanılır?

85 mm silindir çapı için piston keçesi olan A114 085-070, pistonun iki tarafı arasındaki sızıntıyı önler. 1 NBR ring, 2 POM destek ringi ve 1 termoplastik sızdırmazlık ringinden oluşan 4 parçalı settir. Destek ringleri sayesinde yüksek basınçta iyi performans gösterir. Silindir imalatı ve bakım-onarımında yaygın olarak kullanılır.

Sık sorulan sorular

Akma boşluğu nedir, ne kadar olmalı?

Basınç altında keçe malzemesi metal parçalar arasındaki boşluğa sıkışabilir (ekstrüzyon); bu yüzden boşluk basınca göre sınırlanır. A114 085-070 için keçe et kalınlığı (ØD − Ød) / 2 = 7,5 mm’dir. İzin verilen en büyük boşluk: 160 bar → 250; S max. bar → 1,00.

Piston keçesi nasıl monte edilir?

Çok parçalı setlerde parçaların sırası ve yönü teknik çizime göre kontrol edilmelidir. Montaj öncesi tüm parçalar sistem yağıyla yağlanmalı, keskin kenarlardan korunmalıdır. Kanal genişliği tabloya göre B = 13,5 mm’dir.

Hangi keçelerle birlikte kullanılır?

Piston üzerinde keçe ile birlikte yataklama ringleri bulunur; yataklama metal-metal teması önler ve keçeyi yan yüklerden korur. Aynı 85 mm silindir çapı için sitemizde A256-080/1, A251-080 yataklamaları bulunur.

A114 profilinin özelliği nedir?

1 NBR ring, 2 POM destek ringi ve 1 termoplastik sızdırmazlık ringinden oluşan 4 parçalı settir. Konum hassasiyeti gereken uygulamalarda, özellikle hidrolik maden direklerinde tercih edilir. Destek ringleri sayesinde yüksek basınçta iyi performans gösterir. Aynı profilde bu ölçüye en yakın A114 075-055 (75x55x23) ve A114 090-075 (90x75x13,5) ürünleri de bulunur.

Kullanırken dikkat edilmesi gerekenler

• Çalışma sıcaklığı -30/+105°C aralığının dışına çıkmamalıdır.
• Basınç sınırını (700 bar) aşan uygulamalarda daha yüksek sınıflı bir profil seçin.
• Mineral yağ dışındaki akışkanlarda (su-glikol, ester, fosfat ester) malzeme uyumunu önceden kontrol edin.
• Keçeyi takmadan önce kanalı ve mili çapak ve talaştan temizleyin.
• Keçeleri güneş ışığından, ozondan ve ısıdan uzak, serin bir yerde saklayın.
