85x68x14 mm ölçüsündeki A103 085-068, A103 profilli 80 NBR/PTFE + BRONZ/POM ağır hizmet piston keçesi olarak hidrolik silindirlerde kullanılır.

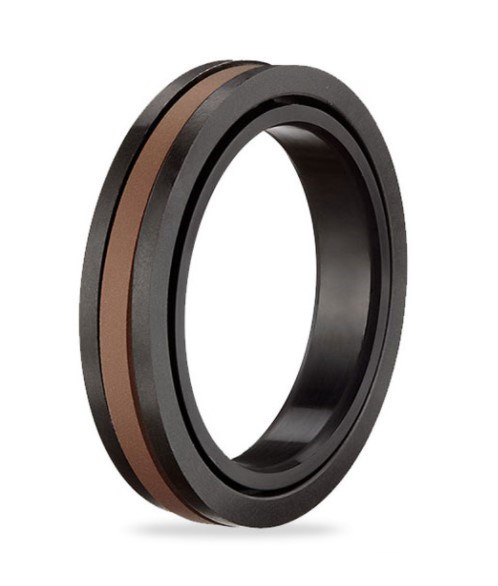

A103 085-068, hidrolik silindirlerin pistonunda kullanılır ve pistonun iki tarafı arasındaki sızıntıyı önler. İki termoplastik destek ringi, bir NBR ring ve bir bronz katkılı PTFE sızdırmazlık ringinden oluşur. Çift etkili hidrolik silindirlerde ağır çalışma şartları için tasarlanmıştır. Mobil ve sabit hidrolik sistemlerin silindirlerinde kullanılır.
Tabloya göre silindir gömleği iç çapı ØD = 85 mm, piston kanal dibi çapı Ød = 68 mm, yükseklik 14 mm. Mevcut bir silindirde keçe değiştirirken eski keçeyi değil, mil ve kanal ölçülerini ölçmek daha güvenilirdir.
A103 085-068 için tabloya göre çalışma basıncı 400 bar, çalışma sıcaklığı -30/+105 °C, kayma hızı en fazla 1.5 m/s; akışkan tipi: mineral Yağlar. Değerler keçe kanalı ve yüzey kalitesi tabloya uygun olduğunda geçerlidir.
A103 085-068 için keçenin kaydığı yüzey 85 mm gömlek iç çapıdır. Tabloda dinamik yüzey için Ra ≤0.2 µm · Rmax ≤2.0 µm, kanal çapı için Ra ≤1.6 µm · Rmax ≤6.3 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤15.0 µm değerleri verilir. Kanal dibi ve yan yüzeyler statik olduğu için daha kaba olabilir; asıl hassasiyet keçenin kaydığı yüzeydedir.
İki termoplastik destek ringi, bir NBR ring ve bir bronz katkılı PTFE sızdırmazlık ringinden oluşur. Çift etkili hidrolik silindirlerde ağır çalışma şartları için tasarlanmıştır. Aynı profilde bu ölçüye en yakın A103 080-065 (80x65x11) ve A103 080-070 (80x70x11) ürünleri de bulunur.
