85x50 çelik kep keçe takımı GDC-ÇB-85x50K, silindir rotundaki yağ sızıntısını gidermek ve kepin sızdırmazlığını yenilemek için kullanılır. Ana keçesi 50x60x10 ölçüsünde nutringdir.
85x50 kep keçe takımı nerede kullanılır?
Silindir tamirinde, bakımda ve yeni kep montajında kullanılır. Takımdaki elemanlar ilgili GDC kepinin yuva ölçülerine göre seçildiği için kep ve keçe uyumu baştan garanti altındadır.
Sık sorulan sorular
Keçe takımında hangi parçalar var?

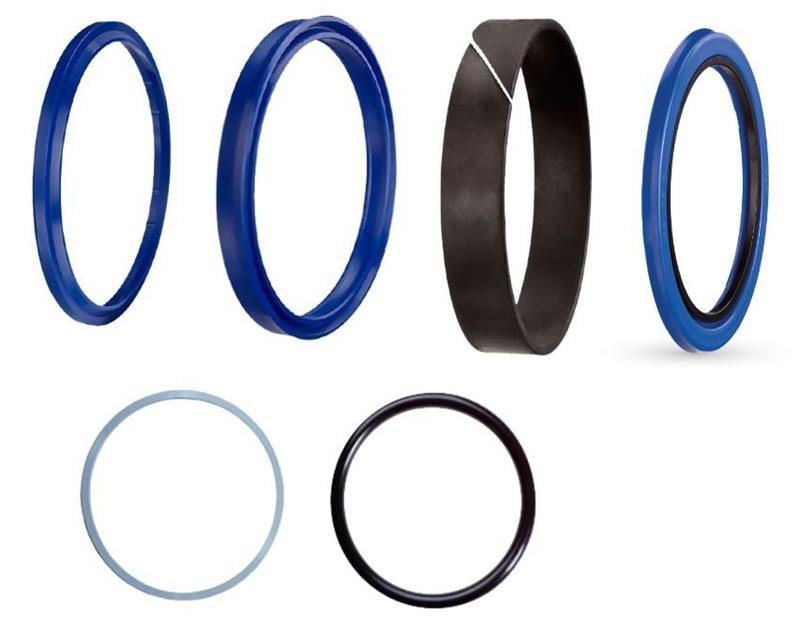

Bu takım 1. yataklama (50x55x9.5-2), nutring (50x60x10), toz keçesi (50x60x5/7), ÖN BASINÇ (50x65.5), destek ringi (79.7x86x1.40), O-ring (78x4) parçalarından oluşur. Yataklama bantları rotu merkezler ve yanal yükü taşır. Nutring, rot üzerinde basınçlı yağı tutan ana sızdırmazlık elemanıdır. Toz keçesi, rot içeri girerken üzerindeki toz ve kiri sıyırır ve kirin silindire girmesini önler. Ölçüler GDC-ÇB-85x50 kepinin yuvalarına göre belirlenmiştir.
Keçe takımı hangi kepe uyar?
GDC-ÇB-85x50K, 85 mm iç çaplı boru ve 50 mm rot için üretilen çelik boğaz kepi GDC-ÇB-85x50 ile kullanılır. Aynı rot çapında bile döküm (GDC-B) ve çelik (GDC-ÇB) keplerin takımları farklı elemanlar içerebilir (çelik keplerde yatak bantları ve destek ringi bulunur); bu yüzden kepin tipine ve ölçüsüne uygun takımı seçin.
Nutring ölçüsü 50x60x10 ne demek?
Keçe ölçüleri sırasıyla iç çap × dış çap × yükseklik olarak yazılır. 50x60x10 nutring, 50 mm rot üzerinde çalışır; dış çapı kepin yuvasına oturur, yüksekliği yuvanın derinliğine uyar. Keçenin iç çapı rot çapıyla birebir aynı olmalıdır.
O-ring 78x4 ne işe yarar?
Takımdaki 78x4 O-ring, kepin dış yüzeyinde, silindir borusuna oturan bölümde bulunur ve kep ile boru arasından yağ kaçmasını önler. Kep her söküldüğünde bu O-ringin de yenilenmesi önerilir; ezilmiş veya sertleşmiş O-ring yeniden kullanıldığında sızıntı yapar.
Kullanırken dikkat edilmesi gerekenler
- Yeni keçeleri takmadan önce hidrolik yağla yağlayın.
- Nutringin dudağı basınç tarafına, toz keçesinin dudağı dışarıya bakacak şekilde takın.
- Takımın tamamını birlikte değiştirin; eski ve yeni keçeyi bir arada kullanmayın.
