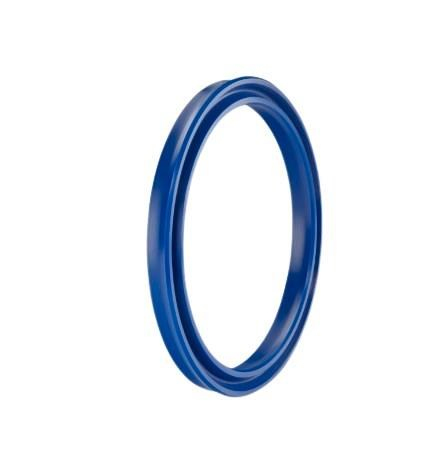

A102-085/1 PU, 85,7x70,7x10,4 mm ölçülü ALP piston nutringi ürünüdür; malzemesi 92 PU.
A102-085/1 PU ne işe yarar?
85,7 mm silindir çapı için piston nutringi olan A102-085/1 PU, pistonun iki tarafı arasındaki sızıntıyı önler. Dış sızdırmazlık dudağı daha kısa tasarlanmış tek parçalı nutringdir; yalnızca piston uygulamaları içindir. NBR ve PU olarak iki malzemede üretilir; PU seçeneği daha yüksek basınca çıkar. Silindir imalatı ve bakım-onarımında yaygın olarak kullanılır.
Sık sorulan sorular
A102-085/1 PU hangi mil / silindir çapına uyar?
Tabloya göre silindir gömleği iç çapı ØD = 85,7 mm, piston kanal dibi çapı Ød = 70,7 mm, keçe yüksekliği b = 10,4 mm, kanal genişliği B = 11,4 mm, montaj pahı uzunluğu C = 5,5 mm. Diğer harflerin yerleri teknik çizimde gösterilir.
Mil ve kanal yüzey pürüzlülüğü ne olmalı?
A102-085/1 PU için keçenin kaydığı yüzey 85,7 mm gömlek iç çapıdır. Tabloda dinamik yüzey için Ra ≤0.3 µm · Rmax ≤3.0 µm, kanal çapı için Ra ≤1.8 µm · Rmax ≤10.0 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16.0 µm değerleri verilir. Kanal dibi ve yan yüzeyler statik olduğu için daha kaba olabilir; asıl hassasiyet keçenin kaydığı yüzeydedir.
Piston nutringi nasıl monte edilir?
Keçe, sızdırmazlık dudakları basınç tarafına bakacak şekilde kanala yerleştirilir. Keçe ve yüzeyler montajdan önce sistemde kullanılan yağla yağlanmalıdır. Bu ölçü için montaj pahı uzunluğu en az C = 5,5 mm, kanal genişliği B = 11,4 mm olmalıdır.
Hangi keçelerle birlikte kullanılır?
Piston keçesinin iki yanında, pistonu gömlek içinde merkezleyen yataklama ringleri kullanılır.
Kullanırken dikkat edilmesi gerekenler
- Ürünü -40/+100 °C sıcaklık aralığında kullanın.
- Çalışma basıncı sınırı (400 bar) aşılmamalıdır; basınç darbelerini de hesaba katın.
- Akışkan mineral yağ değilse keçe malzemesinin uyumunu doğrulayın.
- Keçeyi tornavida gibi sivri aletlerle kanala bastırmayın; dudak çizilirse sızdırır.
- Silindir sökülüp takıldığında keçeleri yenilemek sızıntı riskini azaltır.
