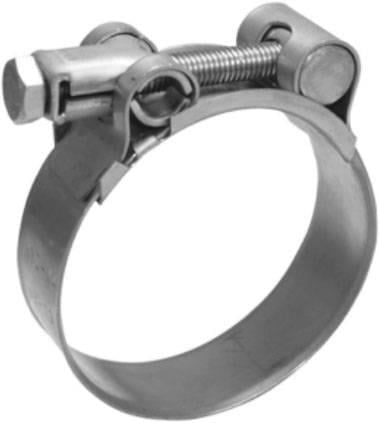

KYZ 85-91 mm paslanmaz takviyeli kelepçe, dış çapı 85 ile 91 mm arasındaki hortum ve boruları sıkmak için kullanılan cıvatalı paslanmaz takviyeli kelepçe (W4)dir. Bant, cıvata ve somunu AISI 304 paslanmaz çeliktir.
Teknik özellikler
| Seri | Karyıldız KYZ/TW4, takviyeli paslanmaz kelepçe |
|---|
| Sıkma aralığı (Ø D) | 85 – 91 mm |
|---|
| Bant genişliği | 25 mm |
|---|
| Bant kalınlığı | 1 mm veya 1,20 mm |
|---|
| Bant malzemesi | AISI 304 paslanmaz çelik |
|---|
| Cıvata | M8, AISI 304 paslanmaz (krom) |
|---|
| Somun | AISI 304 paslanmaz |
|---|
| Ambalaj adedi | 50 adet |
|---|
| Kullanım | Yüksek basınçlı hidrolik ve pnömatik hortum bağlantıları |
|---|
Değerler Karyıldız ürün kataloğundan (s. 10-11) alınmıştır.
Nerelerde kullanılır?
İş makinesi, traktör, kamyon ve tekne gibi titreşimli ortamlarda hortum bağlantısını sağlam tutmak için kullanılır. Turbo, intercooler, emiş ve dönüş hortumları gibi kalın cidarlı hortumlarda yaygındır.
Sık sorulan sorular
En uygun hortum çapı kaç mm?
Sıkma aralığı 85 – 91 mm olduğu için en dengeli sıkma, yaklaşık 88 mm dış çapta elde edilir. Dış çap 85 mm'ye çok yakınsa kelepçe sonuna kadar kapanır; 91 mm'ye çok yakınsa cıvata payı az kalır.
Bant kalınlığı ne kadar?
Katalogda bant kalınlığı 1 mm veya 1,20 mm olarak verilir. 25 mm genişlikteki bu kalın bant, cıvata sıkıldığında esnemeden hortumu çepeçevre sıkar.
Bir hortum ucuna iki kelepçe takılır mı?
Uzun nipellerde ve yüksek basınçlı hatlarda hortum ucuna iki kelepçe takmak yaygın bir uygulamadır. Bu durumda iki adet 85–91 mm kelepçe, cıvataları farklı yöne bakacak şekilde aralıklı yerleştirilir.
Montaj nasıl yapılır?
Kelepçe, hortumun boru ya da nipel üzerine oturan bölümüne, hortum ucundan birkaç milimetre içeriye yerleştirilir. Cıvata gevşetilip kelepçe hortuma geçirilir, köprü hortum yüzeyine düz oturtulur ve cıvata kademeli olarak sıkılır. Sistem ilk kez ısındıktan sonra hortum oturacağı için kelepçenin bir kez daha kontrol edilmesi önerilir.
Kullanırken dikkat edilmesi gerekenler
- Sıkılacak dış çapın 85 – 91 mm aralığında olduğundan emin olun.
- Cıvata dişi hasarlı kelepçeyi yeniden kullanmayın.
- Sistem ilk çalıştırıldıktan ve ısındıktan sonra kelepçeyi tekrar kontrol edin.
- Kelepçeyi hortumun yumuşamış ya da çatlamış bölümüne takmayın.
