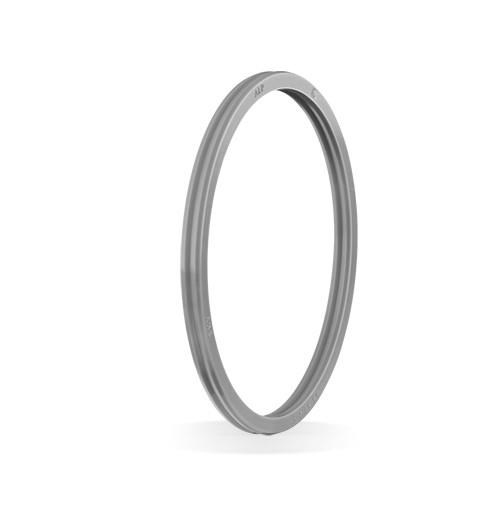

A406-081, 81x74,7x5,2 mm ölçülü ALP statik sızdırmazlık keçesi ürünüdür; malzemesi 95 PU.
Statik sızdırmazlık keçesi nerede kullanılır?
Silindir kapağı, flanş ve yuvalarda kullanılan bu statik sızdırmazlık keçesi, hareket etmeyen parçalar arasında sızdırmazlık sağlar. O-ring + destek ringi kombinasyonunun yerine tasarlanmış yüksek performanslı PU statik keçedir. O-ring montajlarında görülen dönme problemini ortadan kaldırır. Mobil ve sabit hidrolik sistemlerin silindirlerinde kullanılır.
Sık sorulan sorular
Statik sızdırmazlık keçesi kaç bar basınca dayanır?
A406-081 için tabloya göre çalışma basıncı 500 bar, çalışma sıcaklığı -35/+110 °C; akışkan tipi: mineral Yağlar. Sınır değerler tek tek verilir; uygulamada basınç darbeleri ve sıcaklık artışı da hesaba katılmalıdır.
Mil ve kanal yüzey pürüzlülüğü ne olmalı?
Tabloda çalışan yüzey için Ra ≤0.8 µm · Rmax ≤3.2 µm, kanal çapı için Ra ≤1.6 µm · Rmax ≤6.3 µm, yan yüzeyler için Ra ≤6.3 µm · Rmax ≤16.0 µm değerleri verilir. Ra ortalama pürüzlülüğü, Rmax en büyük tepe-çukur farkını gösterir; ikisi de sağlanmalıdır.
A406-081 montajında nelere dikkat edilir?
Statik keçe, kapak veya flanş sıkılmadan önce kanala oturtulur; sıkma sırasında kanaldan taşmamalıdır. Kanal kenarları çapaksız olmalıdır. Kanal genişliği tabloya göre B = 5,2 mm’dir.
A406 ile diğer profiller arasındaki fark nedir?
O-ring + destek ringi kombinasyonunun yerine tasarlanmış yüksek performanslı PU statik keçedir. O-ring montajlarında görülen dönme problemini ortadan kaldırır. Akma dayanımı yüksek olduğu için destek ringi gerekmez; standart O-ring kanallarına uygun üretilebilir. Aynı profilde bu ölçüye en yakın A406-068 (68x63,5x4,5) ve A406-100/3 (100x90,6x7,1) ürünleri de bulunur.
Kullanırken dikkat edilmesi gerekenler
- Ürünü -35/+110 °C sıcaklık aralığında kullanın.
- Çalışma basıncı sınırı (500 bar) aşılmamalıdır; basınç darbelerini de hesaba katın.
- Akışkan mineral yağ değilse keçe malzemesinin uyumunu doğrulayın.
- Montajda keskin kenar, diş ve kanal ağızlarına karşı keçeyi koruyun; gerekirse montaj kovanı kullanın.
- Mil yüzeyinde çizik veya korozyon varsa yeni keçe kısa sürede hasar görür; önce yüzeyi onarın.
