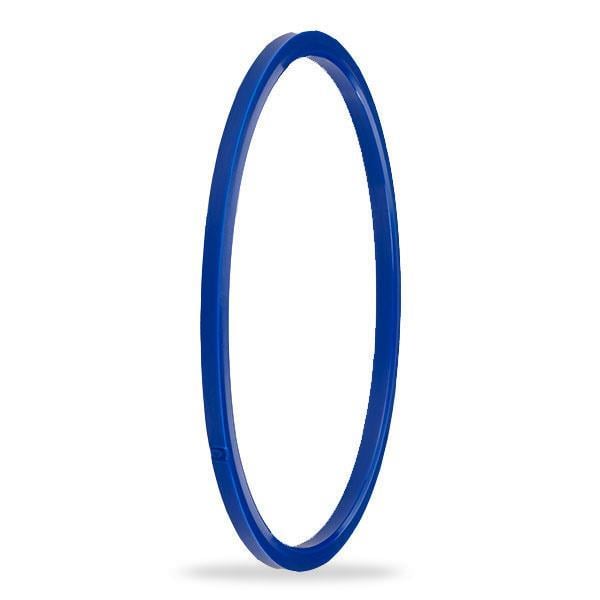

ALP A402-081,50: A402 profilli 81,5x89,9x2,85 flanş keçesi. Çalışma basıncı 630 bar.
Flanş keçesi ne için kullanılır?
A402-081,50, silindir kapağı, flanş ve yuvalarda kullanılır ve hareket etmeyen parçalar arasında sızdırmazlık sağlar. SAE tip flanşlarda statik sızdırmazlık için tasarlanmış PU keçedir. Özel PU malzemesi yüksek basınçlarda güvenle kullanılmasını sağlar. Silindir imalatı ve bakım-onarımında yaygın olarak kullanılır.
Sık sorulan sorular
A402-081,50 hangi mil / silindir çapına uyar?
Tabloya göre iç çap 81,5 mm, dış çap 89,9 mm, kanal genişliği B = 4,2 mm, yükseklik 2,85 mm. Diğer harflerin yerleri teknik çizimde gösterilir.
Mil ve kanal yüzey pürüzlülüğü ne olmalı?
Tabloda kanal çapı için Ra ≤0.4 µm · Rmax ≤6.3 µm, yan yüzeyler için Ra ≤3.0 µm · Rmax ≤25.0 µm değerleri verilir. Ra ortalama pürüzlülüğü, Rmax en büyük tepe-çukur farkını gösterir; ikisi de sağlanmalıdır.
Flanş keçesi nasıl monte edilir?
Statik keçe, kapak veya flanş sıkılmadan önce kanala oturtulur; sıkma sırasında kanaldan taşmamalıdır. Kanal kenarları çapaksız olmalıdır. Kanal genişliği tabloya göre B = 4,2 mm’dir.
A402 ile diğer profiller arasındaki fark nedir?
SAE tip flanşlarda statik sızdırmazlık için tasarlanmış PU keçedir. Özel PU malzemesi yüksek basınçlarda güvenle kullanılmasını sağlar. Aynı profilde bu ölçüye en yakın A402-074 (74x82,4x2,85) ve A402-083,55 (83,55x91,95x2,85) ürünleri de bulunur.
Kullanırken dikkat edilmesi gerekenler
- Çalışma sıcaklığı -40/+100 °C aralığının dışına çıkmamalıdır.
- Basınç sınırını (630 bar) aşan uygulamalarda daha yüksek sınıflı bir profil seçin.
- Mineral yağ dışındaki akışkanlarda (su-glikol, ester, fosfat ester) malzeme uyumunu önceden kontrol edin.
- Montajdan önce keçeyi ve yüzeyleri sistem yağıyla yağlayın.
- Mil yüzeyinde çizik veya korozyon varsa yeni keçe kısa sürede hasar görür; önce yüzeyi onarın.
