80x95x11,4 mm ölçüsündeki A162-080 PU, A162 profilli 95 PU / POM / 70 NBR yüksek performanslı ağır hizmet boğaz keçesi olarak hidrolik silindirlerde kullanılır.
Yüksek performanslı ağır hizmet boğaz keçesi nerede kullanılır?
A162-080 PU, hidrolik silindirlerin boğaz (piston kolu) bölümünde kullanılır ve yağın dışarı kaçmasını önler. Çift dinamik dudaklı 95 PU ring, POM destek ringi ve NBR O-ringden oluşur. Yüksek mukavemetli PU ile ağır hizmet uygulamalarına uygundur. Silindir imalatı ve bakım-onarımında yaygın olarak kullanılır.
Sık sorulan sorular
A162-080 PU için yüzey kalitesi nasıl olmalı?
Bu üründe keçenin kaydığı dinamik yüzey 80 mm çaplı mildir. Tabloda dinamik yüzey için Ra ≤0.4 µm · Rmax ≤3.2 µm, kanal çapı için Ra ≤1.6 µm · Rmax ≤10.0 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16.0 µm değerleri verilir. Kanal dibi ve yan yüzeyler statik olduğu için daha kaba olabilir; asıl hassasiyet keçenin kaydığı yüzeydedir.
A162-080 PU için izin verilen boşluk ne kadar?
Basınç altında keçe malzemesi metal parçalar arasındaki boşluğa sıkışabilir (ekstrüzyon); bu yüzden boşluk basınca göre sınırlanır. A162-080 PU için keçe et kalınlığı (ØD − Ød) / 2 = 7,5 mm’dir. İzin verilen en büyük boşluk: 150 bar: 1,0 · 250 bar: 0,8 · 400 bar: 0,6 · 500 bar: 0,4.
A162-080 PU montajında nelere dikkat edilir?

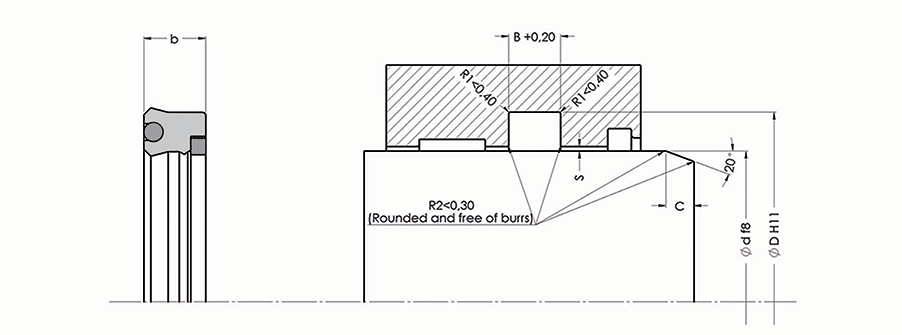

Montajda dudakların yönü önemlidir: açık taraf her zaman basınçlı yağa bakmalıdır. Kapalı kanallarda keçe böbrek şeklinde bükülerek kanala alınır; keskin kenar ve dişlere temas etmemesi için mil ucunda montaj pahı bulunmalıdır. Kanal genişliği tabloya göre B = 12,4 mm’dir.
Silindirde keçe düzeni nasıl olmalı?
Boğaz keçesi tek başına yeterli değildir: mili merkezleyen bir yataklama ve dış kiri tutan bir toz keçesiyle birlikte kullanılır. Sitemizde aynı 80 mm mil çapı için toz keçesi olarak A206-080/2, A206-080/3; yataklama olarak A251-080, A255-080/3 bulunur.
Kullanırken dikkat edilmesi gerekenler
- Çalışma sıcaklığı -30 /+100 °C aralığının dışına çıkmamalıdır.
- Basınç sınırını (600 bar) aşan uygulamalarda daha yüksek sınıflı bir profil seçin.
- Mineral yağ dışındaki akışkanlarda (su-glikol, ester, fosfat ester) malzeme uyumunu önceden kontrol edin.
- Montajdan önce keçeyi ve yüzeyleri sistem yağıyla yağlayın.
- Mil yüzeyinde çizik veya korozyon varsa yeni keçe kısa sürede hasar görür; önce yüzeyi onarın.
