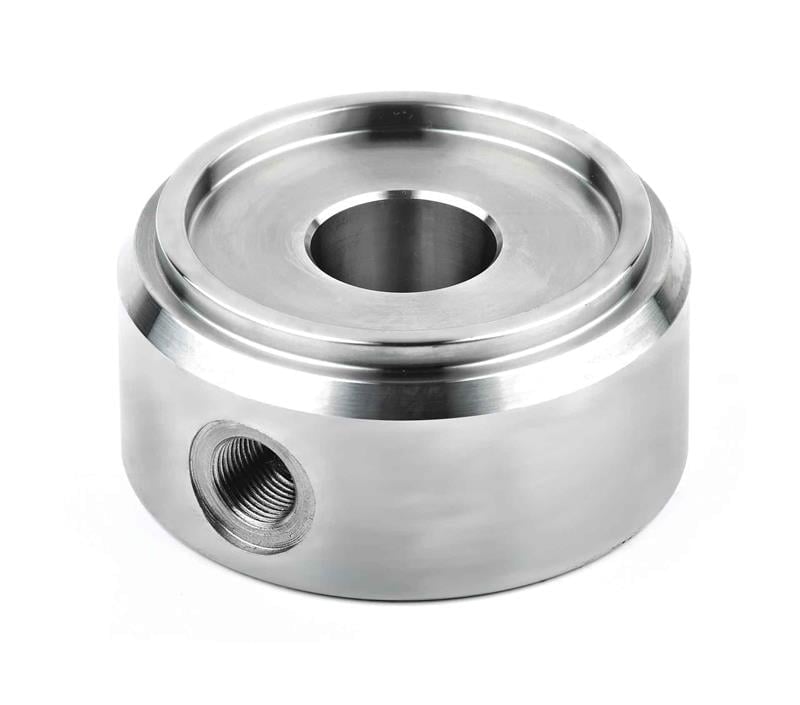

80x95 Silindir Arka Kapak Yağ Girişli (GDC-AKR-80x95)

80x95 ölçüsündeki GDC-AKR-80x95, hidrolik silindir imalatında kullanılan yağ girişli silindir arka kapağıdır. 80 mm iç çaplı silindir 200 bar'da yaklaşık 100,5 kN kuvvet üretir; bağlantı bu kuvveti taşır.

80x95 yağ girişli silindir arka kapağı nerede kullanılır?

Silindir imalatçıları ve tamir atölyeleri tarafından yeni silindir üretiminde veya hasar görmüş arka bağlantının yenilenmesinde kullanılır.

Sık sorulan sorular

Arka kapak boruya nasıl bağlanır?

Arka kapaklar silindir borusuna kaynakla birleştirilir. Kaynaktan önce kapak ve boru ağzı temizlenir, eksen kaçıklığı olmayacak şekilde puntalanır ve tam nüfuziyetli kaynak yapılır. Kaynak sonrası borunun iç yüzeyinde çapak veya taşma kalmamalıdır; aksi halde piston keçesi zarar görür.

Kapak hangi malzemeden üretilir?

Tabloya göre malzeme S355JR (1.0045) / SAE 1030 (1.0528)'dir. Bu çelikler iyi kaynak kabiliyetine sahip yapı çelikleridir; silindir borusuyla kaynatılmaya uygundur.

GDC-AKR-80x95 ölçüleri nelerdir?

Katalog ölçü tablosuna göre D = 95 mm, D1 = 80 mm, D2 = 30 mm, L = 40 mm, L1 = 5 mm, DİŞ = 3/8'' olarak verilmiştir. Harflerin parça üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.

Yağ giriş portu nasıl kullanılır?

Bu kapakta silindirin arka odasına yağ vermek için 3/8'' dişli bir port bulunur. Porta uygun rakor ve sızdırmazlık elemanı kullanılmalıdır; kaynak sırasında port dişleri korunmalıdır.

Kullanırken dikkat edilmesi gerekenler

• Kaynaktan önce kapak ve boru ağzını temizleyin; yağ ve boya kalıntısı kaynak kalitesini bozar.
• Kapağı boruyla eksen kaçıklığı olmadan puntalayın.
• Kaynak sırasında port dişlerini ve işlenmiş yüzeyleri koruyun.
