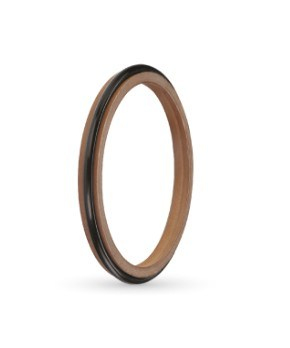

ALP A305-080: A305 profilli 80x92,2x8,1 PTFE toz keçesi.
A305-080, hidrolik silindirlerin kapağında, mil girişinde kullanılır ve dışarıdaki toz, kir ve nemin silindire girmesini engeller. Bronz katkılı PTFE ring ile itici O-ringden oluşan toz keçesidir. Düşük sürtünmesiyle yüksek kayma hızlarında kullanılabilir. Mobil ve sabit hidrolik sistemlerin silindirlerinde kullanılır.
Tabloya göre mil çapı Ød = 80 mm. Mevcut bir silindirde keçe değiştirirken eski keçeyi değil, mil ve kanal ölçülerini ölçmek daha güvenilirdir.
Malzeme tabloda PTFE + BRONZ / 70 NBR olarak verilmiştir. Baştaki 70, Shore A ölçeğinde sertliği gösterir; değer büyüdükçe malzeme sertleşir. PTFE çok düşük sürtünme katsayısına sahiptir; yapışma-kayma (stick-slip) eğilimi düşüktür ve yüksek hızlarda çalışabilir; NBR (nitril kauçuk) mineral yağlarla uyumlu, esnek ve ekonomik bir elastomerdir. Bu malzemeyle ürünün çalışma sıcaklığı -30/+105 °C.
Tabloda dinamik yüzey için Ra ≤0.4 µm · Rmax ≤3.2 µm, kanal çapı için Ra ≤1.6 µm · Rmax ≤6.3 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16.0 µm değerleri verilir. Kanal dibi ve yan yüzeyler statik olduğu için daha kaba olabilir; asıl hassasiyet keçenin kaydığı yüzeydedir.
Toz keçesi silindir kapağının en dış kanalına, sıyırma dudağı dışarı bakacak şekilde yerleştirilir. Kapalı kanallarda keçe bükülerek yerleştirilir; dudağın kesilmemesi için mil ucunda pah olmalıdır. Kanal genişliği tabloya göre B = 8,1 mm’dir.
