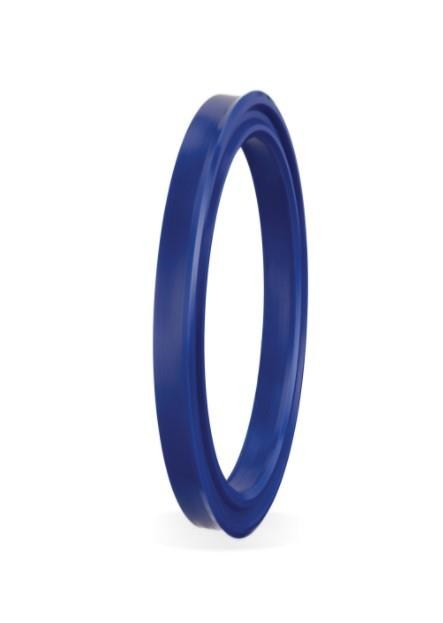

80x90x7 Boğaz Nutring (A158-080 PU)

ALP A158-080 PU: A158 profilli 80x90x7 boğaz nutringi. Çalışma basıncı 400 bar.

Boğaz nutringi ne için kullanılır?

A158-080 PU, hidrolik silindirlerin boğaz (piston kolu) bölümünde kullanılır ve yağın dışarı kaçmasını önler. Özel dudak formuna sahip, dar kanallar için tasarlanmış PU boğaz nutringidir. Düşük basınçlarda da iyi sızdırmazlık sağlar. Mobil ve sabit hidrolik sistemlerin silindirlerinde kullanılır.

Sık sorulan sorular

A158-080 PU hangi mil / silindir çapına uyar?

Tabloya göre mil (piston kolu) çapı Ød = 80 mm, kanal dibi çapı ØD = 90 mm, keçe yüksekliği b = 7 mm, kanal genişliği B = 8 mm, montaj pahı uzunluğu C = 4 mm. Mevcut bir silindirde keçe değiştirirken eski keçeyi değil, mil ve kanal ölçülerini ölçmek daha güvenilirdir.

Boğaz nutringi kaç bar basınca dayanır?

80x90x7 ölçüsündeki bu keçede tabloya göre çalışma basıncı 400 bar, çalışma sıcaklığı -40/+100 °C, kayma hızı en fazla 0.5 m/s; akışkan tipi: mineral Yağlar. Sınır değerler tek tek verilir; uygulamada basınç darbeleri ve sıcaklık artışı da hesaba katılmalıdır.

92 PU ne demek?

80x90x7 ölçüsündeki bu boğaz nutringi için kullanılan malzeme: 92 PU. 92 Shore A sertlik, keçenin basınç altındaki akma direncini etkiler. PU (poliüretan) aşınma ve yırtılmaya karşı çok dayanıklıdır; boşluğa akmaya (ekstrüzyona) direnci yüksektir ve yüksek basınca uygundur. Bu malzemeyle ürünün çalışma sıcaklığı -40/+100 °C.

Boğaz nutringi nasıl monte edilir?

Keçe, sızdırmazlık dudakları basınç tarafına bakacak şekilde kanala yerleştirilir. Keçe ve yüzeyler montajdan önce sistemde kullanılan yağla yağlanmalıdır. Bu ölçü için montaj pahı uzunluğu en az C = 4 mm, kanal genişliği B = 8 mm olmalıdır.

Kullanırken dikkat edilmesi gerekenler

• Ürünü -40/+100 °C sıcaklık aralığında kullanın.
• Çalışma basıncı sınırı (400 bar) aşılmamalıdır; basınç darbelerini de hesaba katın.
• Akışkan mineral yağ değilse keçe malzemesinin uyumunu doğrulayın.
• Keçeyi tornavida gibi sivri aletlerle kanala bastırmayın; dudak çizilirse sızdırır.
• Mil yüzeyinde çizik veya korozyon varsa yeni keçe kısa sürede hasar görür; önce yüzeyi onarın.
