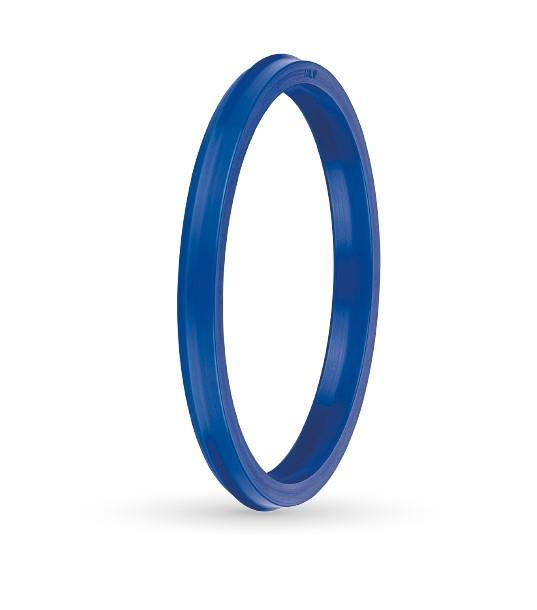

A405-080, 80x72x8,2 mm ölçülü ALP statik sızdırmazlık keçesi ürünüdür; malzemesi 92 PU.
A405-080 ne işe yarar?
statik sızdırmazlık keçesi olan A405-080, hareket etmeyen parçalar arasında sızdırmazlık sağlar. Nutring benzeri dudaklı profile sahip, akma mukavemeti yüksek PU statik keçedir. O-ring ve destek ringi kombinasyonunun yerine kullanılır; destek ringi gerektirmez ve montajı daha kolaydır. Silindir imalatı ve bakım-onarımında yaygın olarak kullanılır.
Sık sorulan sorular
Çalışma basıncı ve sıcaklığı nedir?
80x72x8,2 ölçüsündeki bu keçede tabloya göre çalışma basıncı 500 bar, çalışma sıcaklığı -40/+100 °C; akışkan tipi: mineral Yağlar. Bu değerler üst sınırdır; basınç, sıcaklık ve hız aynı anda sınırlara yaklaşıyorsa daha yüksek sınıflı bir profil düşünülmelidir.
Mil ve kanal yüzey pürüzlülüğü ne olmalı?
Tabloda çalışan yüzey için Ra ≤0.8 µm · Rmax ≤3.2 µm, kanal çapı için Ra ≤1.6 µm · Rmax ≤6.3 µm, yan yüzeyler için Ra ≤6.3 µm · Rmax ≤16.0 µm değerleri verilir. Ra ortalama pürüzlülüğü, Rmax en büyük tepe-çukur farkını gösterir; ikisi de sağlanmalıdır.
Keçe kanala nasıl takılır?
Statik keçe, kapak veya flanş sıkılmadan önce kanala oturtulur; sıkma sırasında kanaldan taşmamalıdır. Kanal kenarları çapaksız olmalıdır. Kanal genişliği tabloya göre B = 8,2 mm’dir. ØDmin ile ØDmax arasında kullanılabilir; iç çap Ød = ØD − 2×T formülüyle hesaplanır.
A405 ile diğer profiller arasındaki fark nedir?
Nutring benzeri dudaklı profile sahip, akma mukavemeti yüksek PU statik keçedir. O-ring ve destek ringi kombinasyonunun yerine kullanılır; destek ringi gerektirmez ve montajı daha kolaydır. Aynı profilde bu ölçüye en yakın A405-072 (72x64x8,2) ve A405-090 (90x82x8,2) ürünleri de bulunur.
Kullanırken dikkat edilmesi gerekenler
- Ürünü -40/+100 °C sıcaklık aralığında kullanın.
- Çalışma basıncı sınırı (500 bar) aşılmamalıdır; basınç darbelerini de hesaba katın.
- Akışkan mineral yağ değilse keçe malzemesinin uyumunu doğrulayın.
- Keçeyi tornavida gibi sivri aletlerle kanala bastırmayın; dudak çizilirse sızdırır.
- ØDmin ile ØDmax arasında kullanılabilir; iç çap Ød = ØD − 2×T formülüyle hesaplanır.
