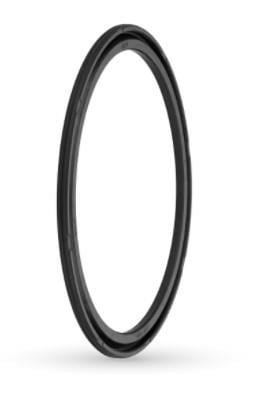

A803-080, 80x68x3,4 mm ölçülü ALP pnömatik piston keçesi ürünüdür; malzemesi 70 NBR.
Pnömatik piston keçesi ne için kullanılır?
Pnömatik silindirlerin pistonunda kullanılan bu pnömatik piston keçesi, pistonun iki tarafı arasındaki sızıntıyı önler. Özellikle kısa stroklu pnömatik silindirler için tasarlanmış NBR piston keçesidir. Pnömatik otomasyon, paketleme ve montaj makinelerindeki silindirlerde kullanılır.
Sık sorulan sorular
Tablodaki ölçüler neyi gösterir?
Tabloya göre silindir gömleği iç çapı ØD = 80 mm, piston kanal dibi çapı Ød = 68 mm, keçe yüksekliği b = 3,4 mm, kanal genişliği B = 4 mm. Diğer harflerin yerleri teknik çizimde gösterilir.
Çalışma basıncı ve sıcaklığı nedir?
80x68x3,4 ölçüsündeki bu keçede tabloya göre çalışma basıncı 12 bar, çalışma sıcaklığı -30/+105 °C, kayma hızı en fazla 1 m/s; akışkan tipi: şartlandırılmış hava. Değerler keçe kanalı ve yüzey kalitesi tabloya uygun olduğunda geçerlidir.
A803-080 hangi malzemeden üretilir?
A803-080 70 NBR malzemeden üretilir. Baştaki 70, Shore A ölçeğinde sertliği gösterir; değer büyüdükçe malzeme sertleşir. NBR (nitril kauçuk) mineral yağlarla uyumlu, esnek ve ekonomik bir elastomerdir. Bu malzemeyle ürünün çalışma sıcaklığı -30/+105 °C.
Mil ve kanal yüzey pürüzlülüğü ne olmalı?
A803-080 için keçenin kaydığı yüzey 80 mm gömlek iç çapıdır. Tabloda çalışan yüzey için Ra ≤4 µm, kanal çapı için Ra ≤10 µm, yan yüzeyler için Ra ≤15 µm değerleri verilir. Ra ortalama pürüzlülüğü, Rmax en büyük tepe-çukur farkını gösterir; ikisi de sağlanmalıdır.
Kullanırken dikkat edilmesi gerekenler
- Ürünü -30/+105 °C sıcaklık aralığında kullanın.
- Çalışma basıncı sınırı (12 bar) aşılmamalıdır; basınç darbelerini de hesaba katın.
- Montajda keskin kenar, diş ve kanal ağızlarına karşı keçeyi koruyun; gerekirse montaj kovanı kullanın.
- Silindir sökülüp takıldığında keçeleri yenilemek sızıntı riskini azaltır.
