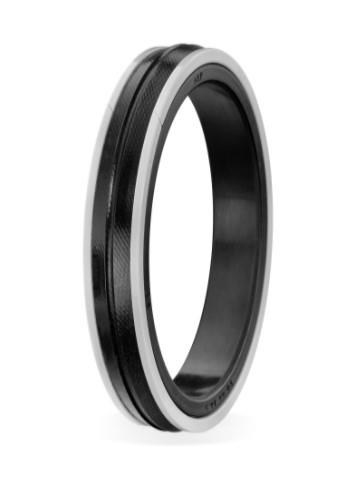

80x66x16,5 mm ölçüsündeki A112 080-066, A112 profilli 80 NBR/BEZLİ NBR/POM bezli piston keçesi olarak hidrolik silindirlerde kullanılır.
Bezli piston keçesi ne için kullanılır?
80 mm silindir çapı için bezli piston keçesi olan A112 080-066, pistonun iki tarafı arasındaki sızıntıyı önler. İki POM destek ringi ve dinamik yüzeyi bezle güçlendirilmiş bir NBR ringden oluşan 3 parçalı settir. Madencilik ekipmanları, metal endüstrisi ve iş makinelerinde yaygındır. İş makineleri, presler, tarım makineleri ve endüstriyel hidrolik silindirlerde kullanılır.
Sık sorulan sorular
A112 080-066 hangi mil / silindir çapına uyar?
Tabloya göre silindir gömleği iç çapı ØD = 80 mm, piston kanal dibi çapı Ød = 66 mm, kanal genişliği B = 16,5 mm. Mevcut bir silindirde keçe değiştirirken eski keçeyi değil, mil ve kanal ölçülerini ölçmek daha güvenilirdir.
A112 080-066 hangi şartlarda çalışır?
A112 080-066 için tabloya göre çalışma basıncı 500 bar, çalışma sıcaklığı -30/+105°C, kayma hızı en fazla 0.5 m/s; akışkan tipi: mineral Yağlar. Değerler keçe kanalı ve yüzey kalitesi tabloya uygun olduğunda geçerlidir.
Basınca göre izin verilen boşluk nedir?
Basınç altında keçe malzemesi metal parçalar arasındaki boşluğa sıkışabilir (ekstrüzyon); bu yüzden boşluk basınca göre sınırlanır. A112 080-066 için keçe et kalınlığı (ØD − Ød) / 2 = 7 mm’dir. İzin verilen en büyük boşluk: 250 bar → 320; ≤80 bar → 0,60; ＞80 bar → 0,65.
Çift etkili piston keçesi ne demek?
Çift etkili keçe, pistonun iki tarafından da gelen basınca karşı sızdırmazlık sağlar. Bu nedenle A112 080-066, iki yönde de basınçla çalışan çift etkili hidrolik silindirlerde tek keçe olarak kullanılabilir.
Kullanırken dikkat edilmesi gerekenler
- Çalışma sıcaklığı -30/+105°C aralığının dışına çıkmamalıdır.
- Basınç sınırını (500 bar) aşan uygulamalarda daha yüksek sınıflı bir profil seçin.
- Mineral yağ dışındaki akışkanlarda (su-glikol, ester, fosfat ester) malzeme uyumunu önceden kontrol edin.
- Montajdan önce keçeyi ve yüzeyleri sistem yağıyla yağlayın.
- Mil yüzeyinde çizik veya korozyon varsa yeni keçe kısa sürede hasar görür; önce yüzeyi onarın.
