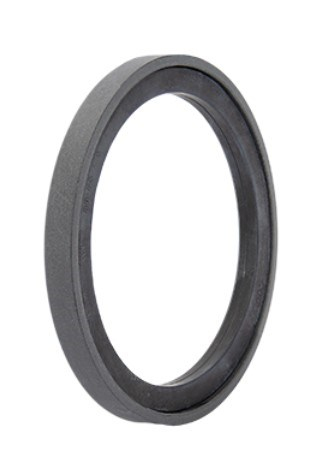

A308 080-065, 80x65x7,5 mm ölçülü ALP PTFE piston keçesi ürünüdür; malzemesi PTFE+KARBON / 80 NBR.
A308 080-065 ne işe yarar?
80 mm silindir çapı için PTFE piston keçesi olan A308 080-065, pistonun iki tarafı arasındaki sızıntıyı önler. Düşük sürtünmeli karbon katkılı PTFE ring ile NBR kare ringden oluşur. FKM kare ringle kombine edilerek sıcaklık ve kimyasal dayanım ihtiyaçları karşılanabilir. İş makineleri, presler, tarım makineleri ve endüstriyel hidrolik silindirlerde kullanılır.
Sık sorulan sorular
Tablodaki ölçüler neyi gösterir?
Tabloya göre silindir gömleği iç çapı ØD = 80 mm, piston kanal dibi çapı Ød = 65 mm, kanal genişliği B = 7,5 mm. Keçe seçiminde esas alınan, sızdırmazlığın yapılacağı yüzeyin çapıdır; kanal ölçüleri de keçe ile birebir uyumlu olmalıdır.
PTFE piston keçesi kaç bar basınca dayanır?
80x65x7,5 ölçüsündeki bu keçede tabloya göre çalışma basıncı 400 bar, çalışma sıcaklığı -30/+105°C, kayma hızı en fazla 5 m/s; akışkan tipi: mineral Yağlar. Bu değerler üst sınırdır; basınç, sıcaklık ve hız aynı anda sınırlara yaklaşıyorsa daha yüksek sınıflı bir profil düşünülmelidir.
Malzemenin avantajı nedir?
80x65x7,5 ölçüsündeki bu PTFE piston keçesi için kullanılan malzeme: PTFE+KARBON / 80 NBR. 80 değeri malzemenin Shore A sertliğidir. PTFE çok düşük sürtünme katsayısına sahiptir; yapışma-kayma (stick-slip) eğilimi düşüktür ve yüksek hızlarda çalışabilir; NBR (nitril kauçuk) mineral yağlarla uyumlu, esnek ve ekonomik bir elastomerdir. Bu malzemeyle ürünün çalışma sıcaklığı -30/+105°C.
Mil ve kanal yüzey pürüzlülüğü ne olmalı?
Bu üründe dinamik yüzey 80 mm çaplı silindir gömleğinin iç yüzeyidir. Tabloda dinamik yüzey için Ra ≤0.2 µm · Rmax ≤2.0 µm, kanal çapı için Ra ≤1.6 µm · Rmax ≤6.3 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤15.0 µm değerleri verilir. Ra ortalama pürüzlülüğü, Rmax en büyük tepe-çukur farkını gösterir; ikisi de sağlanmalıdır.
Kullanırken dikkat edilmesi gerekenler
- Çalışma sıcaklığı -30/+105°C aralığının dışına çıkmamalıdır.
- Basınç sınırını (400 bar) aşan uygulamalarda daha yüksek sınıflı bir profil seçin.
- Mineral yağ dışındaki akışkanlarda (su-glikol, ester, fosfat ester) malzeme uyumunu önceden kontrol edin.
- Montajdan önce keçeyi ve yüzeyleri sistem yağıyla yağlayın.
- Keçeleri güneş ışığından, ozondan ve ısıdan uzak, serin bir yerde saklayın.
