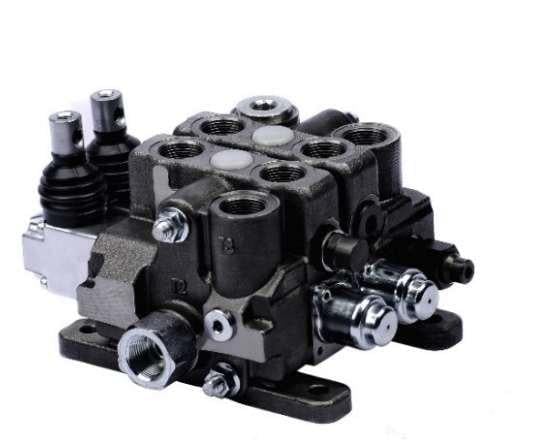

Akon KV173-3 ile 3 hidrolik fonksiyon ayrı ayrı kumanda edilir; Akon KV17 serisindendir. İş portları (A-B) G 3/4, pompa girişi G 3/4 dişlidir.
Teknik özellikler
| Seri / model | Akon KV17 · KV173-3, dilimli (seksiyonel) kumanda valfi |
|---|
| Kol (dilim) sayısı | 3 (üçlü) |
|---|
| Nominal debi | 80 lt/dk · anlık en fazla 90 lt/dk |
|---|
| Maks. çalışma basıncı | 315 bar · seri devrede 250 bar |
|---|
| Maks. tank hattı basıncı | 30 bar |
|---|
| Bağlantı (BSP) | P G 3/4 · A-B G 3/4 · T G 3/4 · CO G 3/4 |
|---|
| Sürgü çapı | Ø16 mm, değiştirilebilir, sertleştirilmiş krom kaplama |
|---|
| Devre | paralel (standart), seri ve tandem |
|---|
| Yük tutma çek valfi | Her dilimde var |
|---|
| K / L ölçüsü | 153 / 235 mm |
|---|
| Ağırlık | 17,85 kg (standart konfigürasyon) |
|---|
| Gövde / keçeler | Yüksek dayanımlı döküm gövde · NBR keçeler |
|---|
| Yağ sıcaklığı | −20 / +80 °C |
|---|
| Viskozite | 10 – 75 cSt |
|---|
| Yağ temizliği | En fazla NAS 1638 sınıf 10 · ISO 4406 19/16 · filtre β10 ≥ 75 |
|---|
Değerler Akon Hidrolik'in KV17 ürün föyünden ve ürün sayfasından (akon.com.tr) alınmıştır.
Nerelerde kullanılır?
KV17, çok fonksiyonlu mobil makinelerde (traktör ekipmanları, vinçler, araç üstü ekipmanlar) birden fazla hidrolik fonksiyonu hassas ve güvenilir biçimde kumanda etmek için tasarlanmış dilimli bir valftir. Dilimli yapı sayesinde ihtiyaç değiştiğinde dilim eklenip çıkarılabilir.
Sık sorulan sorular
3/4" bağlantı hangi portları kapsar?
Bu ürünün bağlantıları standart BSP (G) dişlidir: pompa girişi P G 3/4, iş portları A-B G 3/4, tank dönüşü T G 3/4, carry-over (CO) çıkışı G 3/4. Aynı seri sitemizde 1/2" ve 3/4" bağlantı seçenekleriyle bulunur.
Hangi kumanda seçenekleri var?
KV17 için manuel, pnömatik, elektro-pnömatik, hidrolik, elektro-hidrolik, elektro-hidrolik oransal, giriş oransal, mekanik joystick ve halat (kablo) kumanda seçenekleri vardır.
Hangi yağ ve filtre kullanılmalı?
Mineral bazlı hidrolik yağ kullanılır; önerilen viskozite 10 – 75 cSt, yağ sıcaklığı −20 °C ile +80 °C arasıdır. Ortam sıcaklığı −35 / +60 °C aralığında olabilir. Yağ kirliliği NAS 1638 sınıf 10 / ISO 4406 19/16'dan kötü olmamalıdır; föy β10 ≥ 75 filtre önerir. Keçeler NBR'dir.
Dilimli yapının avantajı nedir?
Dilimli valfte giriş kapağı, her fonksiyon için ayrı bir dilim ve dönüş kapağı saplamalarla birleştirilir. Bir dilim arızalandığında yalnız o dilim değiştirilebilir ve sonradan dilim eklenebilir.
Kullanırken dikkat edilmesi gerekenler
- Sistem basıncını 315 bar sınırının üzerine çıkarmayın; seri devrede sınır 250 bar'dır.
- Rakorları aşırı sıkmayın; BSP portlarda uygun sızdırmazlık pulu kullanın.
- Emniyet valfi ayarını manometre bağlıyken yapın.
- Kol ve sürgü körüklerine doğrudan basınçlı su tutmayın.
- Yağ sıcaklığının +80 °C'yi geçmesine izin vermeyin.
