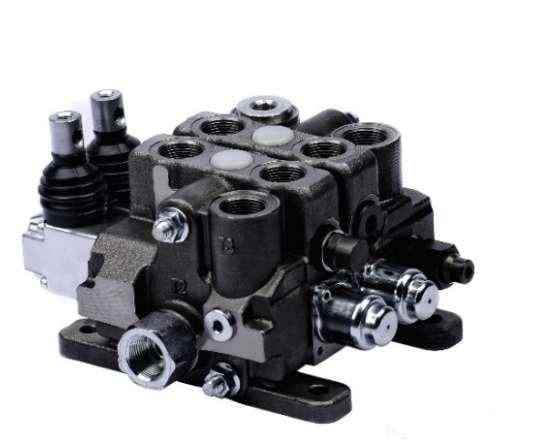

Akon KV171-1, 80 lt/dk nominal debiye uygun, tek kollu dilimli (seksiyonel) kumanda valfidir. Ayarlanabilir ana emniyet valfi gövdeye takılı gelir.
Teknik özellikler
| Seri / model | Akon KV17 · KV171-1, dilimli (seksiyonel) kumanda valfi |
|---|
| Kol (dilim) sayısı | 1 (tekli) |
|---|
| Nominal debi | 80 lt/dk · anlık en fazla 90 lt/dk |
|---|
| Maks. çalışma basıncı | 315 bar · seri devrede 250 bar |
|---|
| Maks. tank hattı basıncı | 30 bar |
|---|
| Bağlantı (BSP) | P G 1/2 · A-B G 1/2 · T G 1/2 · CO G 3/4 |
|---|
| Sürgü çapı | Ø16 mm, değiştirilebilir, sertleştirilmiş krom kaplama |
|---|
| Devre | paralel (standart), seri ve tandem |
|---|
| Yük tutma çek valfi | Her dilimde var |
|---|
| K / L ölçüsü | 73 / 155 mm |
|---|
| Ağırlık | 9,85 kg (standart konfigürasyon) |
|---|
| Gövde / keçeler | Yüksek dayanımlı döküm gövde · NBR keçeler |
|---|
| Yağ sıcaklığı | −20 / +80 °C |
|---|
| Viskozite | 10 – 75 cSt |
|---|
| Yağ temizliği | En fazla NAS 1638 sınıf 10 · ISO 4406 19/16 · filtre β10 ≥ 75 |
|---|
Değerler Akon Hidrolik'in KV17 ürün föyünden ve ürün sayfasından (akon.com.tr) alınmıştır.
Nerelerde kullanılır?
KV17, çok fonksiyonlu mobil makinelerde (traktör ekipmanları, vinçler, araç üstü ekipmanlar) birden fazla hidrolik fonksiyonu hassas ve güvenilir biçimde kumanda etmek için tasarlanmış dilimli bir valftir. Dilimli yapı sayesinde ihtiyaç değiştiğinde dilim eklenip çıkarılabilir.
Sık sorulan sorular
KV171-1 hangi pompayla kullanılır?
Föydeki nominal debi 80 lt/dk'dır. Üretici, anlık en fazla 90 lt/dk debiye izin verildiğini belirtir. Pompa debisi nominal değeri sürekli aşarsa valfte basınç kaybı ve ısınma artar; daha yüksek debi için bir üst seri seçilmelidir.
Seri devrede basınç neden daha düşük?
Maksimum çalışma basıncı 315 bar'dır; seri devrede bu sınır 250 bar'a düşer. Seri devrede bir dilimin dönüş yağı bir sonraki dilimi beslediği için gövdeye binen yük artar. Tank (dönüş) hattındaki basınç 30 bar'ı geçmemelidir.
1/2" bağlantı hangi portları kapsar?
Bu ürünün bağlantıları standart BSP (G) dişlidir: pompa girişi P G 1/2, iş portları A-B G 1/2, tank dönüşü T G 1/2, carry-over (CO) çıkışı G 3/4. Aynı seri sitemizde 1/2" ve 3/4" bağlantı seçenekleriyle bulunur.
Boyutları ve ağırlığı nedir?
Föydeki ölçü tablosuna göre KV171-1 için L (gövde boyu) 155 mm, K ölçüsü 73 mm, ağırlık 9,85 kg'dır. Ağırlık standart konfigürasyon içindir; kumanda kiti ve yardımcı valflere göre değişir.
Kullanırken dikkat edilmesi gerekenler
- Sistem basıncını 315 bar sınırının üzerine çıkarmayın; seri devrede sınır 250 bar'dır.
- Valfi düz bir yüzeye monte edin; eğri yüzey gövdeyi gerer ve sürgünün sıkışmasına yol açar.
- Boyamadan önce port tapalarının yerinde olduğundan emin olun.
- Kol ve sürgü körüklerine doğrudan basınçlı su tutmayın.
- Pompa debisi 80 lt/dk nominal debiyi sürekli aşmamalıdır.
