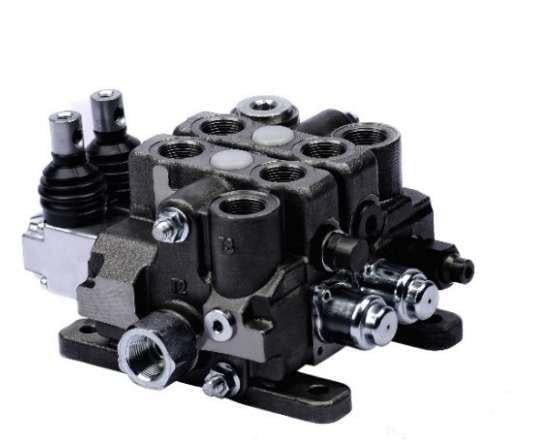

Akon KV178-1, 80 lt/dk nominal debiye uygun, 8 kollu dilimli (seksiyonel) kumanda valfidir. İş portları (A-B) G 1/2, pompa girişi G 1/2 dişlidir.
Teknik özellikler
| Seri / model | Akon KV17 · KV178-1, dilimli (seksiyonel) kumanda valfi |
|---|
| Kol (dilim) sayısı | 8 (sekizli) |
|---|
| Nominal debi | 80 lt/dk · anlık en fazla 90 lt/dk |
|---|
| Maks. çalışma basıncı | 315 bar · seri devrede 250 bar |
|---|
| Maks. tank hattı basıncı | 30 bar |
|---|
| Bağlantı (BSP) | P G 1/2 · A-B G 1/2 · T G 1/2 · CO G 3/4 |
|---|
| Sürgü çapı | Ø16 mm, değiştirilebilir, sertleştirilmiş krom kaplama |
|---|
| Devre | paralel (standart), seri ve tandem |
|---|
| Yük tutma çek valfi | Her dilimde var |
|---|
| K / L ölçüsü | 353 / 435 mm |
|---|
| Ağırlık | 37,85 kg (standart konfigürasyon) |
|---|
| Gövde / keçeler | Yüksek dayanımlı döküm gövde · NBR keçeler |
|---|
| Yağ sıcaklığı | −20 / +80 °C |
|---|
| Viskozite | 10 – 75 cSt |
|---|
| Yağ temizliği | En fazla NAS 1638 sınıf 10 · ISO 4406 19/16 · filtre β10 ≥ 75 |
|---|
Değerler Akon Hidrolik'in KV17 ürün föyünden ve ürün sayfasından (akon.com.tr) alınmıştır.
Nerelerde kullanılır?
KV17, çok fonksiyonlu mobil makinelerde (traktör ekipmanları, vinçler, araç üstü ekipmanlar) birden fazla hidrolik fonksiyonu hassas ve güvenilir biçimde kumanda etmek için tasarlanmış dilimli bir valftir. Açık ve kapalı merkezli hidrolik sistemlerde kullanılabilir.
Sık sorulan sorular
İç kaçak değeri ne kadar?
Föyde iç kaçak, 100 bar basınç ve 40 °C'de 32 cSt yağ ile 4 – 9 cc/dk olarak verilir. Sürgülü valflerde bu küçük kaçak normaldir; yük uzun süre tutulacaksa silindir tarafına kilit valfi eklenmelidir.
Valf hangi malzemeden yapılır?
Gövde yüksek dayanımlı dökümdür. Sürgüler sertleştirilmiş ve krom kaplıdır; yay kapakları çelik, kol kapakları alüminyum, keçeler NBR'dir.
Basınç ayarı nasıl yapılır?
Valf girişinde ayarlanabilir ana emniyet (basınç tahliye) valfi bulunur. Ayar, sistemin en zayıf elemanının (pompa, hortum, silindir) dayanabileceği basınca göre ve manometre bağlıyken yapılmalıdır. Ayar 315 bar sınırını geçmemelidir.
Dilimli ile monoblok valf farkı nedir?
Dilimli valfte giriş kapağı, her fonksiyon için ayrı bir dilim ve dönüş kapağı saplamalarla birleştirilir. Bir dilim arızalandığında yalnız o dilim değiştirilebilir ve sonradan dilim eklenebilir.
Kullanırken dikkat edilmesi gerekenler
- Sistem basıncını 315 bar sınırının üzerine çıkarmayın; seri devrede sınır 250 bar'dır.
- Valfi düz bir yüzeye monte edin; eğri yüzey gövdeyi gerer ve sürgünün sıkışmasına yol açar.
- Boyamadan önce port tapalarının yerinde olduğundan emin olun.
- Kol ve sürgü körüklerine doğrudan basınçlı su tutmayın.
- Rakorları aşırı sıkmayın; BSP portlarda uygun sızdırmazlık pulu kullanın.
