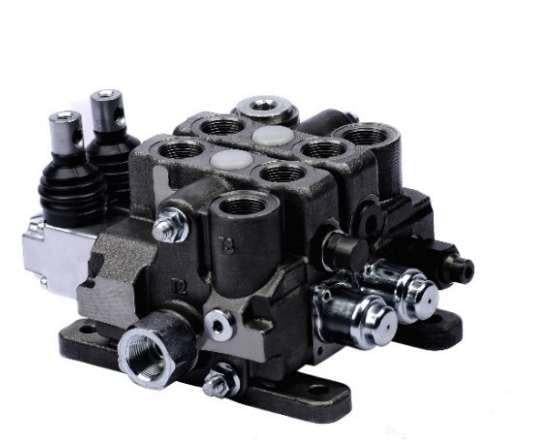

Akon KV176-1 ile 6 hidrolik fonksiyon ayrı ayrı kumanda edilir; Akon KV17 serisindendir. İş portları (A-B) G 1/2, pompa girişi G 1/2 dişlidir.
Teknik özellikler
| Seri / model | Akon KV17 · KV176-1, dilimli (seksiyonel) kumanda valfi |
|---|
| Kol (dilim) sayısı | 6 (altılı) |
|---|
| Nominal debi | 80 lt/dk · anlık en fazla 90 lt/dk |
|---|
| Maks. çalışma basıncı | 315 bar · seri devrede 250 bar |
|---|
| Maks. tank hattı basıncı | 30 bar |
|---|
| Bağlantı (BSP) | P G 1/2 · A-B G 1/2 · T G 1/2 · CO G 3/4 |
|---|
| Sürgü çapı | Ø16 mm, değiştirilebilir, sertleştirilmiş krom kaplama |
|---|
| Devre | paralel (standart), seri ve tandem |
|---|
| Yük tutma çek valfi | Her dilimde var |
|---|
| K / L ölçüsü | 273 / 355 mm |
|---|
| Ağırlık | 29,85 kg (standart konfigürasyon) |
|---|
| Gövde / keçeler | Yüksek dayanımlı döküm gövde · NBR keçeler |
|---|
| Yağ sıcaklığı | −20 / +80 °C |
|---|
| Viskozite | 10 – 75 cSt |
|---|
| Yağ temizliği | En fazla NAS 1638 sınıf 10 · ISO 4406 19/16 · filtre β10 ≥ 75 |
|---|
Değerler Akon Hidrolik'in KV17 ürün föyünden ve ürün sayfasından (akon.com.tr) alınmıştır.
KV176-1 hangi makinelerde kullanılır?
KV17, çok fonksiyonlu mobil makinelerde (traktör ekipmanları, vinçler, araç üstü ekipmanlar) birden fazla hidrolik fonksiyonu hassas ve güvenilir biçimde kumanda etmek için tasarlanmış dilimli bir valftir. Açık ve kapalı merkezli hidrolik sistemlerde kullanılabilir.
Sık sorulan sorular
Kaç litre debiye uygun?
Föydeki nominal debi 80 lt/dk'dır. Üretici, anlık en fazla 90 lt/dk debiye izin verildiğini belirtir. Pompa debisi nominal değeri sürekli aşarsa valfte basınç kaybı ve ısınma artar; daha yüksek debi için bir üst seri seçilmelidir.
Pnömatik veya uzaktan kumandalı versiyonu var mı?
KV17 için manuel, pnömatik, elektro-pnömatik, hidrolik, elektro-hidrolik, elektro-hidrolik oransal, giriş oransal, mekanik joystick ve halat (kablo) kumanda seçenekleri vardır.
Carry-over (CO) çıkışı ne işe yarar?
Valf açık ve kapalı merkezli sistemlerde kullanılabilir. Carry-over (CO) çıkışı (G 3/4), boştaki pompa yağını tanka değil ikinci bir valfe aktarmak içindir. Yük algılamalı (LS) sistemler için opsiyon bulunur.
Kol bırakıldığında yük düşer mi?
Evet, her dilimde yük tutma çek valfi vardır. Çek valf, kol açıldığı anda pompa basıncı yük basıncına ulaşana kadar yükün geri kaçmasını önler. Uzun süre askıda tutulacak yükler için ayrıca silindir üzerine kilit (pilot çek) valfi kullanılmalıdır.
Kullanırken dikkat edilmesi gerekenler
- Sistem basıncını 315 bar sınırının üzerine çıkarmayın; seri devrede sınır 250 bar'dır.
- Emniyet valfi ayarını manometre bağlıyken yapın.
- Rakorları aşırı sıkmayın; BSP portlarda uygun sızdırmazlık pulu kullanın.
- Boyamadan önce port tapalarının yerinde olduğundan emin olun.
- Valfi düz bir yüzeye monte edin; eğri yüzey gövdeyi gerer ve sürgünün sıkışmasına yol açar.
