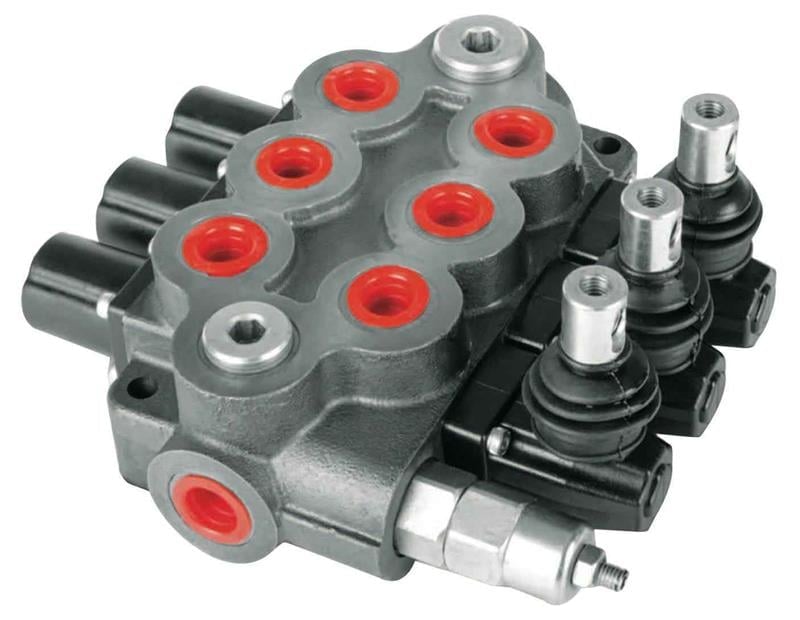

80l-3/4'' 3lü Mono Blok Kumanda Kolu (ORV-M80-3PP)

3 kollu monoblok kumanda kolu: Orval M80-3PP, 3/4" bağlantı serisi. Ana emniyet (basınç tahliye) valfi gövdeye takılı gelir.

Teknik özellikler

Değerler Orval ürün kataloğundan (ORV-M80, s. 89-90) alınmıştır; 40 °C'de 46 cSt mineral yağ ile ölçülmüştür.

ORV-M80 ne işe yarar?

Tarım makineleri, kepçe, damper ve küçük iş makinelerinde hidrolik silindir ve motorların elle kumandasında kullanılır. Açık ve kapalı merkezli hidrolik sistemlerde kullanılabilir.

Sık sorulan sorular

Maksimum basıncı kaç bar?

Katalogda maksimum çalışma basıncı 250 bar, dönüş hattındaki maksimum geri basınç 25 bar olarak verilir.

Basınç ayarı nasıl yapılır?

Valf, girişte doğrudan etkili ana emniyet valfiyle gelir. Katalogdaki standart seçenek SMR2-120'dir: ayar aralığı 60 – 200 bar, fabrika ayarı 120 bar. Farklı ihtiyaç için 0 – 80 bar (SMR1) ve 160 – 315 bar (SMR3, 220 bar ayarlı) yay seçenekleri bulunur.

Valf hangi konumda takılabilir?

Valf her konumda monte edilebilir; ancak gövdenin eğilmemesi ve sürgünün sıkışmaması için düz bir yüzeye bağlanmalıdır. Rakorlar katalogdaki tork değerleriyle sıkılmalıdır.

Farklı kol sayıları var mı?

Sitemizde ORV-M80 serisinin 1 ile 6 kol arasında 6 farklı versiyonu bulunur. Her versiyon iki bağlantı serisinde (P ve PP) sunulur.

Kullanırken dikkat edilmesi gerekenler

• Sistem basıncını 250 bar sınırının üzerine çıkarmayın.
• Yağı 30 µm veya daha ince filtreyle temiz tutun.
• Boyamadan önce plastik port tapalarının yerinde olduğundan emin olun.
• Tank dönüş hattındaki geri basınç 25 bar'ı geçmemelidir.
• Valfi düz bir yüzeye monte edin; eğri yüzey sürgünün sıkışmasına yol açar.
