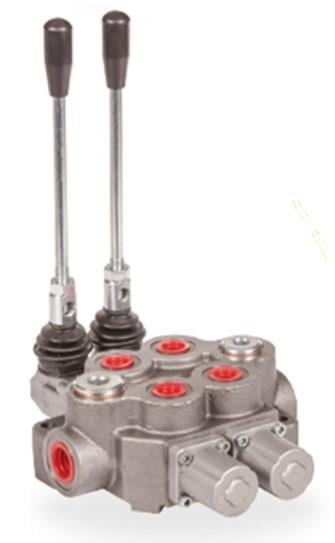

80l-3/4'' 2li Mono Blok Kumanda Kolu (ORV-M80-2PP)

Orval M80-2PP ile 2 hidrolik fonksiyon ayrı ayrı kumanda edilir; Orval ORV-M80 serisindendir. Basınç girişi G 3/4, iş portları G 3/4 dişlidir.

Teknik özellikler

Değerler Orval ürün kataloğundan (ORV-M80, s. 89-90) alınmıştır; 40 °C'de 46 cSt mineral yağ ile ölçülmüştür.

Orval M80-2PP hangi makinelerde kullanılır?

Tarım makineleri, kepçe, damper ve küçük iş makinelerinde hidrolik silindir ve motorların elle kumandasında kullanılır. Monoblok (tek gövde) yapısı kompakt ve dayanıklıdır; 1 ile 6 kol arasında üretilir.

Sık sorulan sorular

Paralel ve seri devre farkı nedir?

Katalogda maksimum çalışma basıncı 250 bar, dönüş hattındaki maksimum geri basınç 25 bar olarak verilir.

Emniyet valfi ayarı kaç bar?

Valf, girişte doğrudan etkili ana emniyet valfiyle gelir. Katalogdaki standart seçenek SMR2-120'dir: ayar aralığı 60 – 200 bar, fabrika ayarı 120 bar. Farklı ihtiyaç için 0 – 80 bar (SMR1) ve 160 – 315 bar (SMR3, 220 bar ayarlı) yay seçenekleri bulunur.

Boyutları ve ağırlığı nedir?

Katalogdaki ölçü tablosuna göre A ölçüsü 175 mm, B ölçüsü 129 mm, ağırlığı 7,32 kg'dır. Her ek dilim gövde boyunu sabit bir miktar uzatır.

Sürgü tipleri nelerdir?

Sürgü çapı 18 mm'dir ve sürgüler birbirinin yerine takılabilir. Standart 1A sürgü 3 konumlu ve çift etkilidir; tek etkili silindirler için 5A/6A, A veya B'yi tanka açan 2A/3A/4A seçenekleri bulunur.

Kullanırken dikkat edilmesi gerekenler

• Sistem basıncını 250 bar sınırının üzerine çıkarmayın.
• Valfi düz bir yüzeye monte edin; eğri yüzey sürgünün sıkışmasına yol açar.
• Boyamadan önce plastik port tapalarının yerinde olduğundan emin olun.
• Yağı 30 µm veya daha ince filtreyle temiz tutun.
• Rakorları katalogdaki tork değerlerinden fazla sıkmayın.
