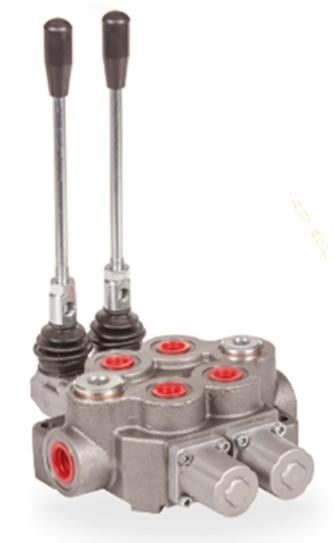

80l-1/2'' 2li Mono Blok Kumanda Kolu (ORV-M80-2P)

Orval M80-2P ile 2 hidrolik fonksiyon ayrı ayrı kumanda edilir; Orval ORV-M80 serisindendir. Ana emniyet (basınç tahliye) valfi gövdeye takılı gelir.

Teknik özellikler

Değerler Orval ürün kataloğundan (ORV-M80, s. 89-90) alınmıştır; 40 °C'de 46 cSt mineral yağ ile ölçülmüştür.

ORV-M80 ne işe yarar?

Tarım makineleri, kepçe, damper ve küçük iş makinelerinde hidrolik silindir ve motorların elle kumandasında kullanılır. Monoblok (tek gövde) yapısı kompakt ve dayanıklıdır; 1 ile 6 kol arasında üretilir.

Sık sorulan sorular

Orval M80-2P hangi pompayla kullanılır?

Katalogdaki nominal debi 80 lt/dk'dır. Pompa debisi bu değeri aşarsa valfte basınç kaybı ve ısınma artar; daha yüksek debi için bir üst seri seçilmelidir.

Hangi yağ ve filtre kullanılmalı?

Mineral bazlı hidrolik yağ kullanılır; NBR keçeli valfte yağ sıcaklığı −20 °C ile +80 °C, Viton keçelide +100 °C'ye kadardır. Filtrasyon 30 µm veya daha ince olmalı, yağ temizliği ISO 4406'ya göre 19/16'dan kötü olmamalıdır. Ortam sıcaklığı −35 °C ile +60 °C arasında olabilir.

Montajda nelere dikkat edilmeli?

Valf her konumda monte edilebilir; ancak gövdenin eğilmemesi ve sürgünün sıkışmaması için düz bir yüzeye bağlanmalıdır. Rakorlar katalogdaki tork değerleriyle sıkılmalıdır.

ORV-M80 kaç kollu olarak bulunur?

Sitemizde ORV-M80 serisinin 1 ile 6 kol arasında 6 farklı versiyonu bulunur. Her versiyon iki bağlantı serisinde (P ve PP) sunulur.

Kullanırken dikkat edilmesi gerekenler

• Sistem basıncını 250 bar sınırının üzerine çıkarmayın.
• Boyamadan önce plastik port tapalarının yerinde olduğundan emin olun.
• Tank dönüş hattındaki geri basınç 25 bar'ı geçmemelidir.
• Yağı 30 µm veya daha ince filtreyle temiz tutun.
• Kol kutusuna ve kumanda kitine su girmemesi için valfe doğrudan basınçlı su tutmayın.
