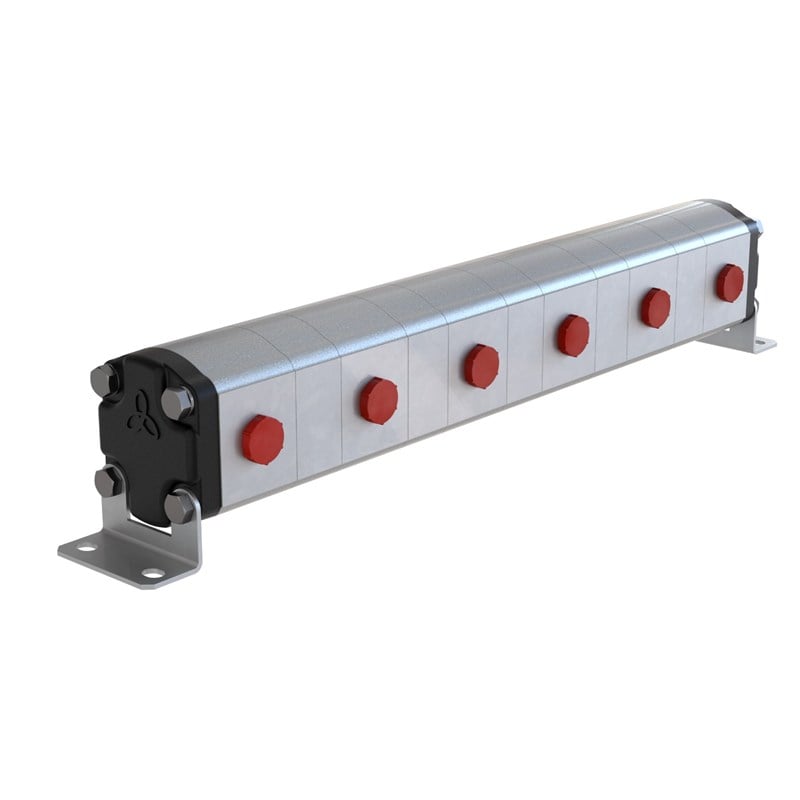

Blue Ascend AFD20.6-8N, birden fazla silindiri veya motoru aynı hızda çalıştırmak için kullanılan 6 elemanlı dişli akış bölücüdür. Elemanları 8,0 cc/dev hacimlidir; toplam 60–136,8 l/dk giriş debisine uygundur.
Katalogda belirtildiği gibi eşit hareket gereken sistemlerde kullanılır: birden fazla silindirin aynı hızda ve senkron hareket etmesi gereken kaldırma platformları, makaslı asansörler, pres tablaları, kapak ve rampa mekanizmaları.
Eleman sayısı, akışın kaç eşit parçaya bölüneceğini gösterir. AFD20.6-8N 6 elemanlıdır; giriş debisini 6 eşit çıkışa böler ve 6 silindiri veya motoru senkron çalıştırabilir. Katalogdaki tabloya göre bu yapıda 3 giriş portu bulunur ve toplam boy yaklaşık 580 mm'dir.
Dişli akış bölücüde aynı mil üzerinde dönen, eşit iletim hacimli dişli elemanlar bulunur. Giriş hattından gelen yağ elemanları birlikte döndürür ve her eleman devir başına aynı miktarda yağı kendi çıkışına gönderir; böylece akış eşit parçalara bölünür.
Dişli akış bölücü, elemanların iç kaçakları nedeniyle akışı yüzde yüz eşit bölemez; çıkışlar arasında küçük farklar oluşur. Fark, yük basınçları birbirinden ne kadar farklıysa ve debi en düşük değere ne kadar yakınsa o kadar artar. Bu yüzden silindirler strok sonlarında belirli aralıklarla tam açılıp kapatılarak eşitlenmelidir.
Bölücü, ayaklarından düz ve sağlam bir yüzeye cıvatalanmalıdır. Çıkış hatlarının boyları ve kesitleri mümkün olduğunca eşit tutulursa bölme hassasiyeti artar. İlk çalıştırmadan önce elemanları yağla doldurun ve hatların havasını alın; bölücüyü kuru çalıştırmayın.
