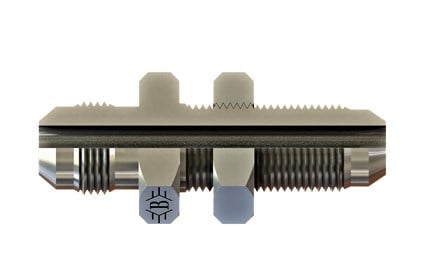

7/8-14 Unfx7/8-14 Unf Pgn (SB-2222-WWPGN)

7/8-14 UNF ölçüsünde SB-2222-WWPGN kodlu UNF perde geçiş nipeli, OLC hidrolik rakor serisindendir.

SB-2222-WWPGN ne işe yarar?

SB-2222-WWPGN, 7/8-14 UNF bağlantılı bir panel, sac veya depo duvarından geçen perde geçiş rakorudur. Gövde duvardaki delikten geçirilir ve kontra somunla iki taraftan sıkılarak sabitlenir; hat duvarın bir yüzünden diğerine sızdırmaz şekilde geçer. Kontrol panellerinde ölçüm ve bağlantı noktalarını dışarı almak için kullanılır.

Sık sorulan sorular

Perde geçiş için delik ölçüsü nasıl belirlenir?

Gövde paneldeki delikten geçirilip karşı taraftan kontra somunla sabitlenir. Delik fazla büyük açılırsa gövde oynar; dişli gövde çapına uygun delik açılmalıdır.

SB-2222-WWPGN için karşı parça nasıl seçilir?

Bu ürünün bağlantı dişi 7/8-14 UNF ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

7/8-14 UNF dişi nasıl tanınır?

7/8-14 UNF, inç ölçülü ince adımlı Amerikan dişidir; 7/8" çapta inç başına 14 diş bulunur. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

Bağlantıda conta gerekir mi?

SB-2222-WWPGN ürününün 7/8-14 UNF tarafı JIC 37° (UNF) bağlantıdır. UNF / JIC 37° sisteminde diş yalnızca sıkma kuvvetini taşır, sızdırmazlığı 37° konik oturma yüzeyleri yapar.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• 37° JIC konik yüzeylerinde çizik veya ezik olmamasına dikkat edin.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
