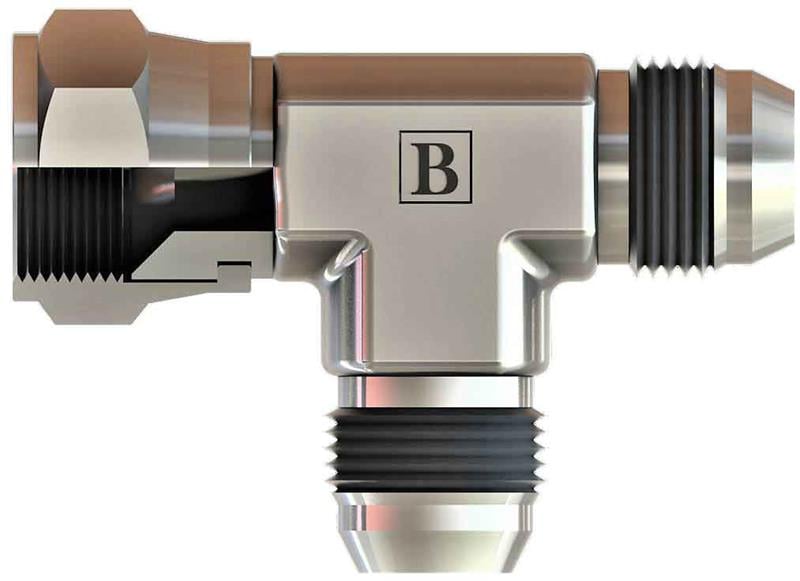

7/8-14 Unf Unf Yan Bacak T Rakor (SB-2222-WYT)

7/8-14 UNF ölçüsünde SB-2222-WYT kodlu UNF yan bacak T rakor, OLC hidrolik rakor serisindendir.

SB-2222-WYT ne işe yarar?

SB-2222-WYT, 7/8-14 UNF bağlantılı bir hattı üç yöne ayıran T rakordur. Yan bacak tipinde farklı bağlantı ucu T’nin yan kolunda bulunur; uçların konumu teknik resimde gösterilir. Tesisatta ek bağlantı noktası gerektiğinde hattı kesmeden kol almak için kullanılır.

Sık sorulan sorular

SB-2222-WYT hangi bağlantılara uyar?

Bu ürünün bağlantı dişi 7/8-14 UNF ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

7/8-14 UNF ne anlama gelir?

7/8" UNF dişte inç başına 14 diş vardır; bu yüzden tabloda 7/8-14 olarak yazılır. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

Bu bağlantı nasıl sızdırmazlık sağlar?

7/8-14 UNF bağlantı tarafında JIC 37° (UNF) yapısı kullanılır. UNF dişli 37° bağlantılar JIC (SAE J514 / ISO 8434-2) sistemidir; sızdırmazlık 37° havşalı konik yüzeylerin metal-metal temasıyla sağlanır.

SB-2222-WYT ölçüleri nelerdir?

Tabloya göre Diş Ölçüsü T1 7/8-14-UNF, C 33, B 33,5, ØD 11, A1 24, A2 27. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• JIC bağlantıyı aşırı sıkmayın; konik yüzey ezilerek sızdırmaya başlar.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
