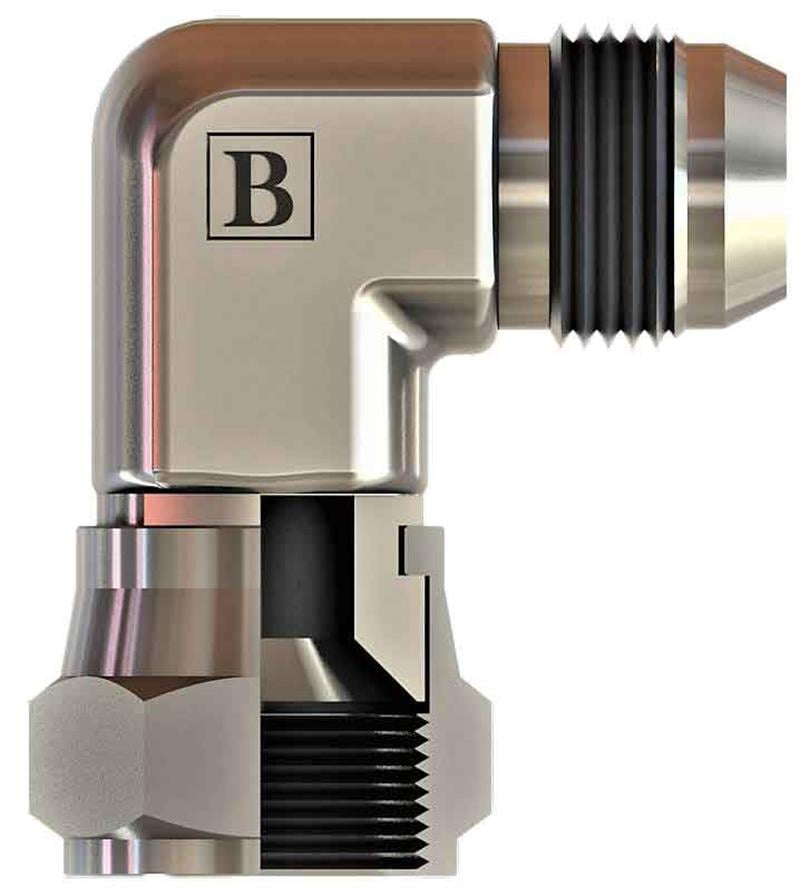

7/8-14 Unf Unf Ters Dirsek (SB-2222-WTD)

7/8-14 UNF ölçüsünde SB-2222-WTD kodlu UNF ters dirsek, OLC hidrolik rakor serisindendir.

UNF ters dirsek ne için kullanılır?

SB-2222-WTD, bir ucu döner somunlu (ters) geçiş parçasıdır. Somunlu tarafı sayesinde gövde sabitken somun çevrilerek karşı parçaya bağlanır; bu yüzden hat burulmadan monte edilir. Bakımda hortum veya boru bağlantısını sökmeden ayarlamaya imkân verir.

Sık sorulan sorular

SB-2222-WTD için karşı parça nasıl seçilir?

Bu ürünün bağlantı dişi 7/8-14 UNF ölçüsündedir. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır.

7/8-14 UNF dişi nasıl tanınır?

7/8-14 UNF, inç ölçülü ince adımlı Amerikan dişidir; 7/8" çapta inç başına 14 diş bulunur. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

Bağlantıda conta gerekir mi?

7/8-14 UNF bağlantı tarafında JIC 37° (UNF) yapısı kullanılır. JIC 37° bağlantıda erkek ucun 37° konik yüzeyi, somunlu tarafın havşasına oturur; contasız, metal-metal sızdırmazlık sağlar.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• 37° JIC konik yüzeylerinde çizik veya ezik olmamasına dikkat edin.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
