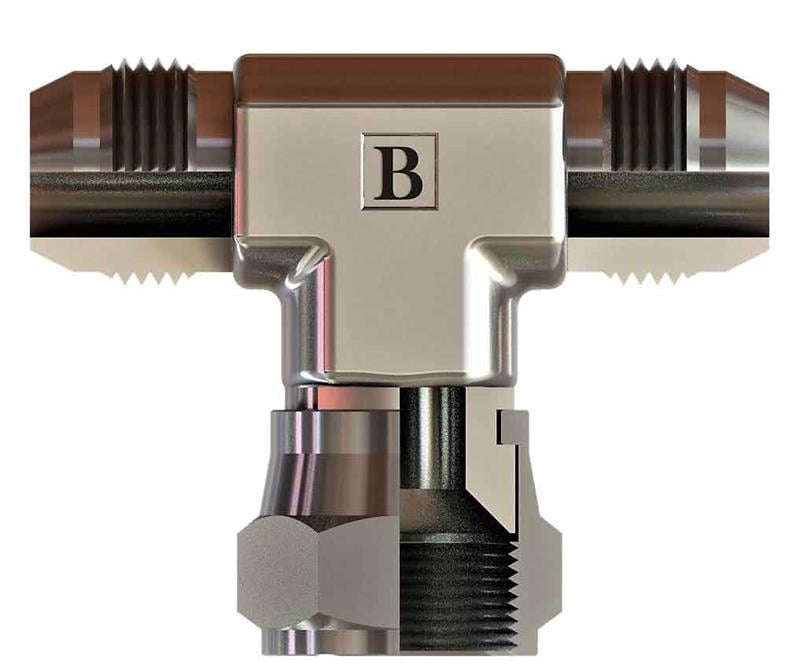

7/8-14 Unf Unf Orta Bacak T Rakor (SB-2222-WOT)

7/8-14 UNF ölçüsünde SB-2222-WOT kodlu UNF orta bacak T rakor, OLC hidrolik rakor serisindendir.

SB-2222-WOT ne işe yarar?

SB-2222-WOT, 7/8-14 UNF bağlantılı bir hattı üç yöne ayıran T rakordur. Orta bacak tipinde farklı bağlantı ucu T’nin orta kolunda bulunur; uçların konumu teknik resimde gösterilir. Hidrolik ünitelerde dağıtım ve ölçüm noktalarında kullanılır.

Sık sorulan sorular

SB-2222-WOT için karşı parça nasıl seçilir?

Bu ürünün bağlantı dişi 7/8-14 UNF ölçüsündedir. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır.

7/8-14 UNF ne anlama gelir?

7/8-14 UNF, inç ölçülü ince adımlı Amerikan dişidir; 7/8" çapta inç başına 14 diş bulunur. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

Bu bağlantı nasıl sızdırmazlık sağlar?

SB-2222-WOT ürününün 7/8-14 UNF tarafı JIC 37° (UNF) bağlantıdır. UNF dişli 37° bağlantılar JIC (SAE J514 / ISO 8434-2) sistemidir; sızdırmazlık 37° havşalı konik yüzeylerin metal-metal temasıyla sağlanır.

SB-2222-WOT teknik ölçüleri

Tabloya göre Diş Ölçüsü T1 7/8-14-UNF, B 33,5, C 33, ØD 11, A1 24, A2 27. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• JIC bağlantıyı aşırı sıkmayın; konik yüzey ezilerek sızdırmaya başlar.
• Bağlantıyı basınç altındayken sökmeye çalışmayın.
