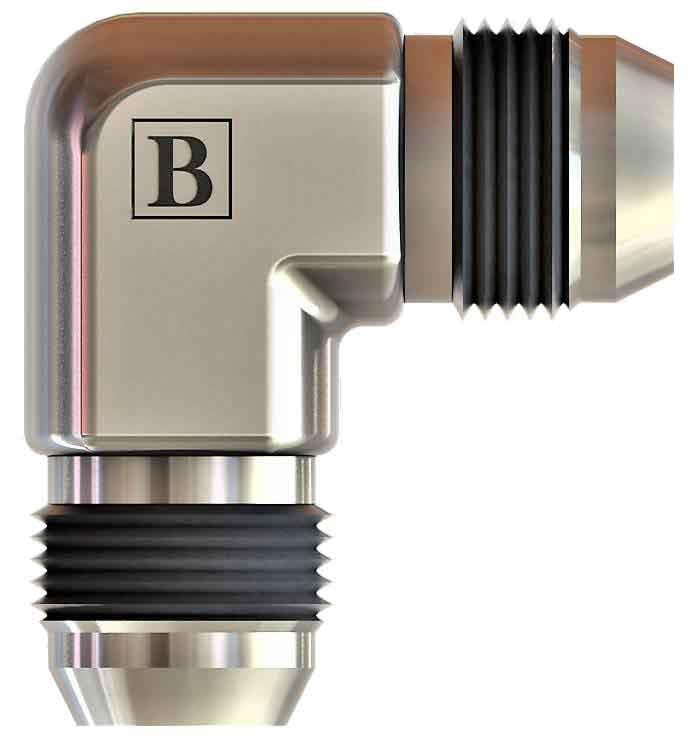

7/8-14 Unf Unf Dirsek (SB-2222-WD)

7/8-14 UNF ölçüsünde SB-2222-WD kodlu UNF dirsek, OLC hidrolik rakor serisindendir.

SB-2222-WD ne işe yarar?

SB-2222-WD, 7/8-14 UNF bağlantılı hattı 90° döndüren bir dirsek rakordur. Dar alanlarda hortum veya borunun keskin bükülmesini önleyerek hattı porttan farklı yöne çıkarır. Hortumun bükülme yarıçapını korumaya yardımcı olarak hortum ömrünü uzatır.

Sık sorulan sorular

SB-2222-WD hangi bağlantılara uyar?

Bu ürünün bağlantı dişi 7/8-14 UNF ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

7/8-14 UNF dişi nasıl tanınır?

7/8-14 UNF ifadesinde 7/8" nominal diş çapını, 14 ise inç başına diş sayısını gösterir. İnç ölçülü dişlerde adım, inç başına diş sayısıyla ifade edilir.

SB-2222-WD sızdırmazlığı nasıl sağlanır?

Bu ürünün 7/8-14 UNF ucu JIC 37° (UNF) sistemine göre sızdırmazlık sağlar. UNF / JIC 37° sisteminde diş yalnızca sıkma kuvvetini taşır, sızdırmazlığı 37° konik oturma yüzeyleri yapar.

Tablodaki harfler neyi gösterir?

Tabloya göre Diş Ölçüsü T1 7/8-14-UNF, B 33,5, ØD 11, AA 24. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (7/8-14 UNF) ve bağlantı standardını montajdan önce kontrol edin.
• 37° JIC konik yüzeylerinde çizik veya ezik olmamasına dikkat edin.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
