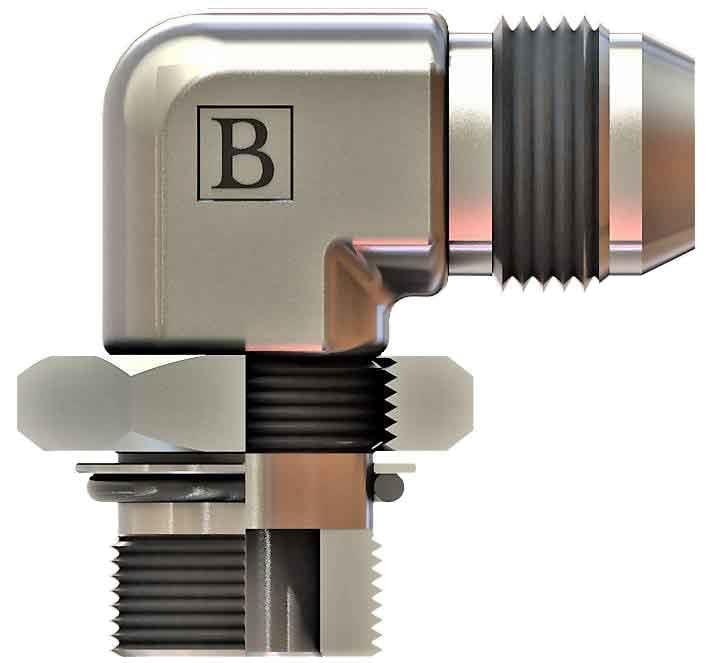

7/8-14 Unf 7/8-14 Unf Unf-unf Kontralı Dirsek 90° (SB-2222-WWKD)

7/8-14 UNF ölçüsünde SB-2222-WWKD kodlu UNF - UNF kontralı dirsek, OLC hidrolik rakor serisindendir.

UNF - UNF kontralı dirsek nerede kullanılır?

SB-2222-WWKD, 7/8-14 UNF bağlantılı yönü ayarlanabilen kontralı dirsektir. Porta vidalandıktan sonra gövde istenen yöne çevrilir ve kontra somun sıkılarak bu konumda sabitlenir. Mobil makinelerde hortumları gövdeye paralel yönlendirmek için kullanılır.

Sık sorulan sorular

SB-2222-WWKD yönü nasıl ayarlanır?

Önce kontra somun ve pul (varsa O-ring) gövdenin en üst konumuna geri çekilir, gövde porta elle vidalanır. Dirsek istenen yöne gelene kadar en fazla bir tur geri çevrilir, ardından kontra somun gövdeyi tutarak porta doğru sıkılır. Kontra somun yalnızca kilitleme değil, alttaki sızdırmazlık elemanını porta bastırma görevi de görür.

SB-2222-WWKD hangi bağlantılara uyar?

Bu ürünün bağlantı dişi 7/8-14 UNF ölçüsündedir. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır.

7/8-14 UNF ne anlama gelir?

7/8" UNF dişte inç başına 14 diş vardır; bu yüzden tabloda 7/8-14 olarak yazılır. İnç ölçülü dişlerde adım, inç başına diş sayısıyla ifade edilir.

Bu bağlantı nasıl sızdırmazlık sağlar?

7/8-14 UNF bağlantı tarafında JIC 37° (UNF) yapısı kullanılır. JIC 37° bağlantıda erkek ucun 37° konik yüzeyi, somunlu tarafın havşasına oturur; contasız, metal-metal sızdırmazlık sağlar.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• 37° JIC konik yüzeylerinde çizik veya ezik olmamasına dikkat edin.
• Yön ayarı için gövdeyi bir turdan fazla geri çevirmeyin.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
