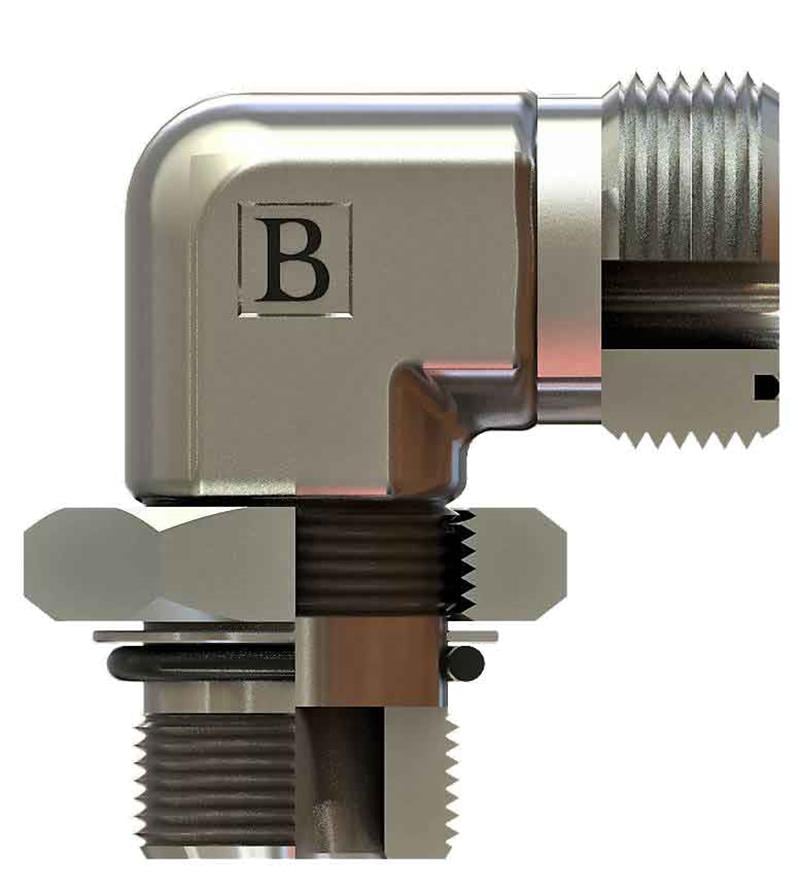

7/8-14 13/16-16 Unf-orfs 90° Kontralı Dirsek (SB-2221-WOKD)

7/8-14 UNF - 13/16-16 ORFS ölçülerinde SB-2221-WOKD kodlu UNF - ORFS kontralı dirsek, OLC hidrolik rakor serisindendir.

SB-2221-WOKD ne işe yarar?

SB-2221-WOKD, 7/8-14 UNF ve 13/16-16 ORFS bağlantılı yönü ayarlanabilen kontralı dirsektir. Hortum veya borunun port çıkışında tam istenen açıyla yönlendirilmesi gereken yerlerde kullanılır. Montajdan sonra yön ayarı gerektiren tesisatta sabit dirseğe göre büyük kolaylık sağlar.

Sık sorulan sorular

Kontra somun ne işe yarar?

Gövde, kontra somun geride olacak şekilde porta vidalanır. Hortum veya borunun çıkacağı yöne göre gövde konumlandırılır; bu konum korunarak kontra somun sıkılır. Kontra somunu sıkarken gövdeyi anahtarla tutmak, ayarlanan yönün kaymasını önler.

SB-2221-WOKD hangi bağlantılara uyar?

Bu ürünün bir ucu 7/8-14 UNF, diğer ucu 13/16-16 ORFS bağlantılıdır. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır.

7/8-14 UNF ne anlama gelir?

7/8-14 UNF, inç ölçülü ince adımlı Amerikan dişidir; 7/8" çapta inç başına 14 diş bulunur. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

SB-2221-WOKD sızdırmazlığı nasıl sağlanır?

SB-2221-WOKD ürününün 7/8-14 UNF tarafı JIC 37° (UNF) bağlantıdır. UNF / JIC 37° sisteminde diş yalnızca sıkma kuvvetini taşır, sızdırmazlığı 37° konik oturma yüzeyleri yapar. ORFS uçta düz alın + O-ring yapısı vardır; O-ring kanalının temiz ve O-ringin hasarsız olması sızdırmazlık için belirleyicidir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• Söküp takmalarda ORFS O-ringini yenileyin.
• Kontra somunu sıkarken gövdeyi anahtarla tutun.
• Bağlantıyı basınç altındayken sökmeye çalışmayın.
