7/8-14 11/16-16 Unf-orfs 90° Kontralı Dirsek (SB-2217-WOKD)

OLC SB-2217-WOKD: 7/8-14 UNF - 11/16-16 ORFS ölçülerinde UNF - ORFS kontralı dirsek. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.

UNF - ORFS kontralı dirsek nerede kullanılır?

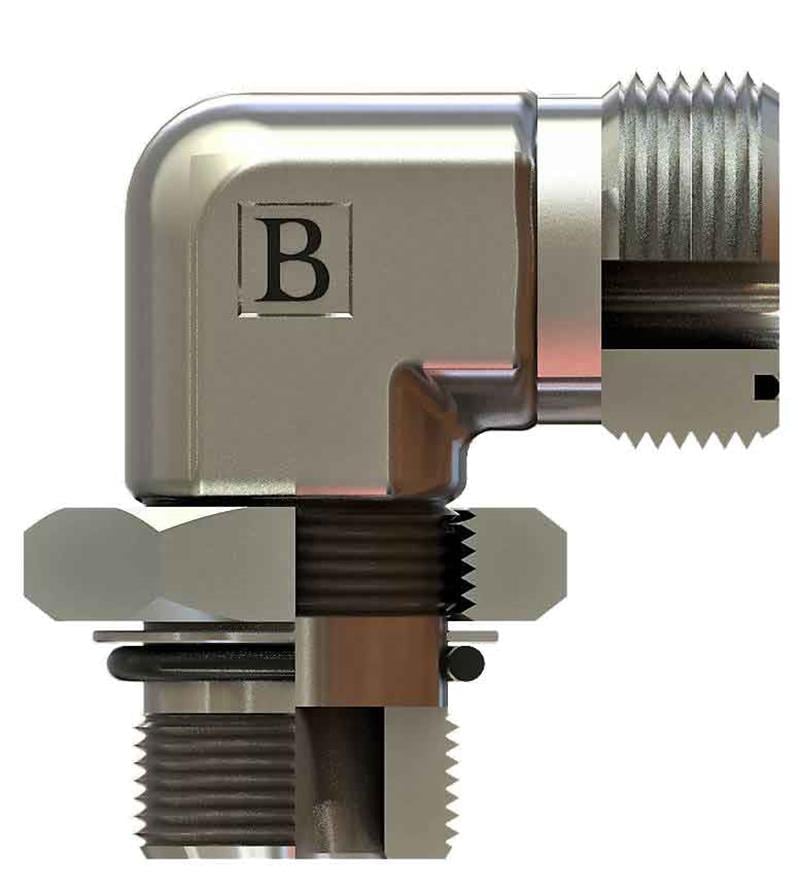

SB-2217-WOKD, 7/8-14 UNF ve 11/16-16 ORFS bağlantılı yönü ayarlanabilen kontralı dirsektir. Porta vidalandıktan sonra gövde istenen yöne çevrilir ve kontra somun sıkılarak bu konumda sabitlenir. Montajdan sonra yön ayarı gerektiren tesisatta sabit dirseğe göre büyük kolaylık sağlar.

Sık sorulan sorular

Kontra somun ne işe yarar?

Kontra somun gevşek konumdayken dirsek porta takılır. Yön ayarlandıktan sonra kontra somun sıkılır ve gövde bu konumda kilitlenir. Kontra somun yalnızca kilitleme değil, alttaki sızdırmazlık elemanını porta bastırma görevi de görür.

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bir ucu 7/8-14 UNF, diğer ucu 11/16-16 ORFS bağlantılıdır. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin.

Diş ölçüsü nasıl okunur?

11/16" UNF dişte inç başına 16 diş vardır; bu yüzden tabloda 11/16-16 olarak yazılır. İnç ölçülü dişlerde adım, inç başına diş sayısıyla ifade edilir.

Bu bağlantı nasıl sızdırmazlık sağlar?

11/16-16 ORFS bağlantı tarafında ORFS yapısı kullanılır. ORFS sisteminde sızdırmazlık, düz alın yüzeyindeki O-ring ile sağlanır; konik bağlantılara göre titreşime ve aşırı sıkmaya daha toleranslıdır. UNF / JIC 37° sisteminde diş yalnızca sıkma kuvvetini taşır, sızdırmazlığı 37° konik oturma yüzeyleri yapar.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (7/8-14 UNF) ve bağlantı standardını montajdan önce kontrol edin.
• ORFS uçtaki O-ringin yerinde ve hasarsız olduğundan emin olun.
• Yön ayarı için gövdeyi bir turdan fazla geri çevirmeyin.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
