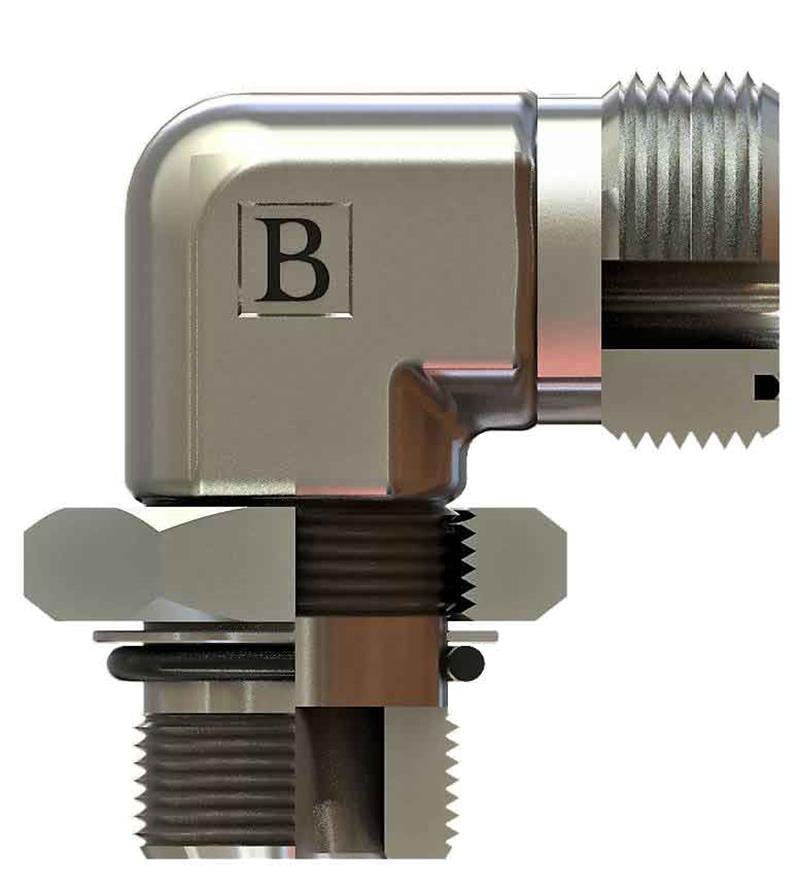

7/8-14 1''-14 Unf-orfs 90° Kontralı Dirsek (SB-2225-WOKD)

SB-2225-WOKD, 7/8-14 ORFS ölçüsünde OLC UNF - ORFS kontralı dirsek ürünüdür.

UNF - ORFS kontralı dirsek ne için kullanılır?

SB-2225-WOKD, 7/8-14 ORFS bağlantılı yönü ayarlanabilen kontralı dirsektir. Hortum veya borunun port çıkışında tam istenen açıyla yönlendirilmesi gereken yerlerde kullanılır. Mobil makinelerde hortumları gövdeye paralel yönlendirmek için kullanılır.

Sık sorulan sorular

SB-2225-WOKD yönü nasıl ayarlanır?

Kontra somun gevşek konumdayken dirsek porta takılır. Yön ayarlandıktan sonra kontra somun sıkılır ve gövde bu konumda kilitlenir. Kontra somunu sıkarken gövdeyi anahtarla tutmak, ayarlanan yönün kaymasını önler.

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bağlantı dişi 7/8-14 ORFS ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

7/8-14 ORFS dişi nasıl tanınır?

7/8-14 ORFS ifadesinde 7/8" nominal diş çapını, 14 ise inç başına diş sayısını gösterir. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

Bağlantıda conta gerekir mi?

SB-2225-WOKD ürününün 7/8-14 ORFS tarafı ORFS bağlantıdır. ORFS (O-Ring Face Seal, SAE J1453 / ISO 8434-3) bağlantıda erkek ucun düz alnındaki kanala yerleşen O-ring, somun sıkıldığında karşı parçanın düz yüzeyine bastırılır.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• Söküp takmalarda ORFS O-ringini yenileyin.
• Kontra somunu sıkarken gövdeyi anahtarla tutun.
• Bağlantıyı basınç altındayken sökmeye çalışmayın.
