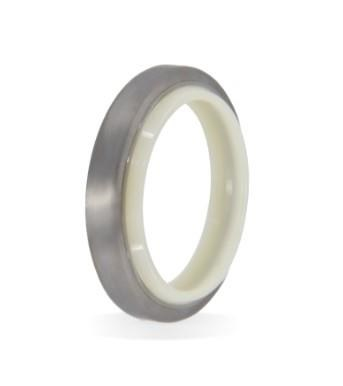

75x89x11/8 mm ölçüsündeki A207-075 PU, A207 profilli 92 PU / SAC saclı toz keçesi olarak hidrolik silindirlerde kullanılır.
Saclı toz keçesi ne için kullanılır?
A207-075 PU, hidrolik silindirlerin kapağında, mil girişinde kullanılır ve dışarıdaki toz, kir ve nemin silindire girmesini engeller. Sac gövdeye PU’nun vulkanize edilmesiyle üretilen, açık kanala sıkı geçme takılan toz keçesidir. Nutring dudaklı kısmı mil üzerinden dışarı çıkan yağ filmini azaltır. Silindir imalatı ve bakım-onarımında yaygın olarak kullanılır.
Sık sorulan sorular
Malzemenin avantajı nedir?
75x89x11/8 ölçüsündeki bu saclı toz keçesi için kullanılan malzeme: 92 PU / SAC. 92 değeri malzemenin Shore A sertliğidir. PU (poliüretan) aşınma ve yırtılmaya karşı çok dayanıklıdır; boşluğa akmaya (ekstrüzyona) direnci yüksektir ve yüksek basınca uygundur. Bu malzemeyle ürünün çalışma sıcaklığı -30/+100 °C.
A207-075 PU için yüzey kalitesi nasıl olmalı?
Tabloda çalışma sıcaklığı için Ra -30/+100 °C, kayma hızı için Ra 0.5 m/sn, malzeme için Ra 92 PU / SAC, dinamik yüzey için Ra ≤0.4 µm · Rmax ≤3.2 µm, kanal çapı için Ra ≤1.6 µm · Rmax ≤10.0 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16.0 µm değerleri verilir. Kanal dibi ve yan yüzeyler statik olduğu için daha kaba olabilir; asıl hassasiyet keçenin kaydığı yüzeydedir.
Saclı toz keçesi nasıl monte edilir?
Toz keçesi silindir kapağının en dış kanalına, sıyırma dudağı dışarı bakacak şekilde yerleştirilir. Saclı tipler uygun aparatla kanala çakılır. Kanal genişliği tabloya göre B = 11 mm’dir. Uygun montaj aparatıyla çakılmalı, dudaklar ve kanal hasar görmemelidir.
A207 profilinin özelliği nedir?
Sac gövdeye PU’nun vulkanize edilmesiyle üretilen, açık kanala sıkı geçme takılan toz keçesidir. Nutring dudaklı kısmı mil üzerinden dışarı çıkan yağ filmini azaltır. Çift dudaklı yapısı nedeniyle arkadaki boğaz keçesiyle arasında basınç oluşabilir; yerinden çıkmayı önleyen bir tasarım önerilir. Aynı profilde bu ölçüye en yakın A207-070 PU (70x84x11/8) ve A207-080 PU (80x94x11/8) ürünleri de bulunur.
Kullanırken dikkat edilmesi gerekenler
- Çalışma sıcaklığı -30/+100 °C aralığının dışına çıkmamalıdır.
- Montajdan önce keçeyi ve yüzeyleri sistem yağıyla yağlayın.
- Çift dudaklı yapısı nedeniyle arkadaki boğaz keçesiyle arasında basınç oluşabilir; yerinden çıkmayı önleyen bir tasarım önerilir.
- Keçeleri güneş ışığından, ozondan ve ısıdan uzak, serin bir yerde saklayın.
