75x88x10 Boğaz Nutring (A181-075)

ALP A181-075: A181 profilli 75x88x10 boğaz nutringi. Çalışma basıncı 160 bar.

A181-075 ne işe yarar?

Hidrolik silindirlerin boğaz (piston kolu) bölümünde kullanılan bu boğaz nutringi, yağın dışarı kaçmasını önler. İç dudağı kısa, 90 NBR malzemeden üretilen boğaz keçesidir. Özel profili sayesinde statik sızdırmazlık performansı da geliştirilmiştir. Mobil ve sabit hidrolik sistemlerin silindirlerinde kullanılır.

Sık sorulan sorular

Boğaz nutringi kaç bar basınca dayanır?

A181-075 için tabloya göre çalışma basıncı 160 bar, çalışma sıcaklığı -30/+105 °C, kayma hızı en fazla 0.5 m/s; akışkan tipi: mineral Yağlar. Sınır değerler tek tek verilir; uygulamada basınç darbeleri ve sıcaklık artışı da hesaba katılmalıdır.

Yüzey pürüzlülüğü neden önemlidir?

Bu üründe keçenin kaydığı dinamik yüzey 75 mm çaplı mildir. Tabloda dinamik yüzey için Ra ≤0.4 µm · Rmax ≤3.2 µm, kanal çapı için Ra ≤1.8 µm · Rmax ≤10.0 µm, yan yüzeyler için Ra ≤3.0 µm · Rmax ≤16.0 µm değerleri verilir. Ra ortalama pürüzlülüğü, Rmax en büyük tepe-çukur farkını gösterir; ikisi de sağlanmalıdır.

Keçe kanala nasıl takılır?

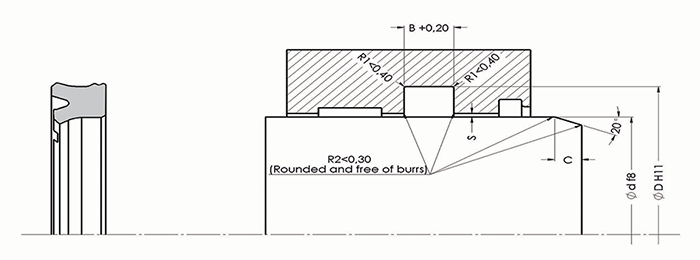

Montajda dudakların yönü önemlidir: açık taraf her zaman basınçlı yağa bakmalıdır. Kapalı kanallarda keçe böbrek şeklinde bükülerek kanala alınır; keskin kenar ve dişlere temas etmemesi için mil ucunda montaj pahı bulunmalıdır. Bu ölçü için montaj pahı uzunluğu en az C = 5 mm, kanal genişliği B = 11 mm olmalıdır.

A181 hangi durumda tercih edilir?

İç dudağı kısa, 90 NBR malzemeden üretilen boğaz keçesidir. Özel profili sayesinde statik sızdırmazlık performansı da geliştirilmiştir. Aynı profilde bu ölçüye en yakın A181-070 (70x83x10) ve A181-080 (80x93x10) ürünleri de bulunur.

Kullanırken dikkat edilmesi gerekenler

• Çalışma sıcaklığı -30/+105 °C aralığının dışına çıkmamalıdır.
• Basınç sınırını (160 bar) aşan uygulamalarda daha yüksek sınıflı bir profil seçin.
• Mineral yağ dışındaki akışkanlarda (su-glikol, ester, fosfat ester) malzeme uyumunu önceden kontrol edin.
• Montajdan önce keçeyi ve yüzeyleri sistem yağıyla yağlayın.
• Silindir sökülüp takıldığında keçeleri yenilemek sızıntı riskini azaltır.
