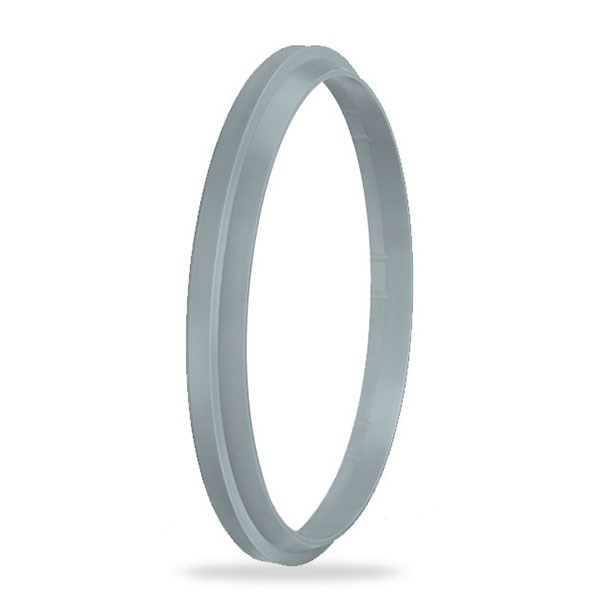

75x87,2x12/7 mm ölçüsündeki A206-075, A206 profilli TPE ağır hizmet toz keçesi olarak hidrolik silindirlerde kullanılır.
A206-075 ne işe yarar?
ağır hizmet toz keçesi olan A206-075, dışarıdaki toz, kir ve nemin silindire girmesini engeller. TPE malzemeden üretilen ağır hizmet kazıyıcı tip toz keçesidir. Özellikle açık alanda çalışan iş makinesi silindirleri için tasarlanmıştır; hafif hizmet silindirlerinde de kullanılabilir. İş makineleri, presler, tarım makineleri ve endüstriyel hidrolik silindirlerde kullanılır.
Sık sorulan sorular
Tablodaki ölçüler neyi gösterir?
Tabloya göre mil çapı Ød = 75 mm, kanal dibi çapı ØD1 = 87,2 mm, kapak ağız çapı ØD2 = 81 mm, keçe yüksekliği H = 12 mm, kanal genişliği B = 7,3 mm. Diğer harflerin yerleri teknik çizimde gösterilir.
Ağır hizmet toz keçesi hangi sıcaklıkta kullanılabilir?
A206 profilinde tabloya göre çalışma sıcaklığı -40/+120 °C, kayma hızı en fazla 1.00 m/s. Sınır değerler tek tek verilir; uygulamada basınç darbeleri ve sıcaklık artışı da hesaba katılmalıdır.
Yüzey pürüzlülüğü neden önemlidir?
Tabloda dinamik yüzey için Ra ≤0.4 µm · Rmax ≤3.2 µm, kanal çapı için Ra ≤1.6 µm · Rmax ≤10.0 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16.0 µm değerleri verilir. Ra ortalama pürüzlülüğü, Rmax en büyük tepe-çukur farkını gösterir; ikisi de sağlanmalıdır.
A206-075 montajında nelere dikkat edilir?
Toz keçesi silindir kapağının en dış kanalına, sıyırma dudağı dışarı bakacak şekilde yerleştirilir. Kapalı kanallarda keçe bükülerek yerleştirilir; dudağın kesilmemesi için mil ucunda pah olmalıdır. Kanal genişliği tabloya göre B = 7,3 mm’dir.
Kullanırken dikkat edilmesi gerekenler
- Çalışma sıcaklığı -40/+120 °C aralığının dışına çıkmamalıdır.
- Montajdan önce keçeyi ve yüzeyleri sistem yağıyla yağlayın.
- Silindir sökülüp takıldığında keçeleri yenilemek sızıntı riskini azaltır.
