75x80x15 Fenolik Resin Yataklama (A256-075/1)

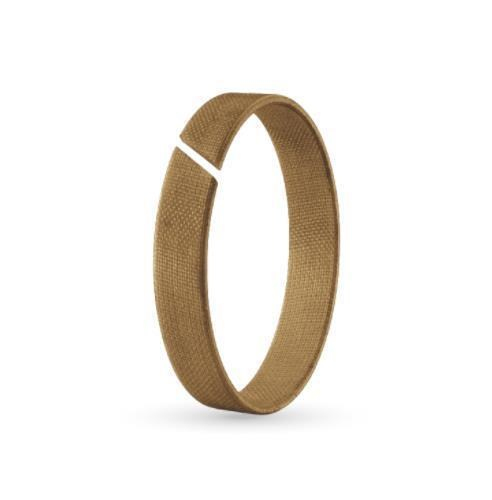

A256-075/1, 75x80x15 mm ölçülü ALP fenolik reçine yataklama ürünüdür; malzemesi Fenolik Resin.

Fenolik reçine yataklama nerede kullanılır?

A256-075/1, hidrolik silindirlerin piston ve boğazında kullanılır ve yan yükleri taşır ve hareketli parçayı merkezler. Polimer elyafla desteklenmiş fenolik reçine kompozitten form verilerek üretilir. Yük taşıma kapasitesi, aşınma ve korozyon dayanımı yüksektir; ölçü kararlılığı iyidir. Silindir imalatı ve bakım-onarımında yaygın olarak kullanılır.

Sık sorulan sorular

Tablodaki ölçüler neyi gösterir?

Tabloya göre iç çap 75 mm, dış çap 80 mm, keçe yüksekliği b = 14,8 mm, yataklama genişliği B = 15 mm. Diğer harflerin yerleri teknik çizimde gösterilir.

Fenolik Resin ne demek?

75x80x15 ölçüsündeki bu fenolik reçine yataklama için kullanılan malzeme: Fenolik Resin. Elyaf takviyeli reçine kompozitler yüksek yük taşır, ölçü kararlılığı iyidir ve su emmez. Bu malzemeyle ürünün çalışma sıcaklığı -30/+120°C.

Mil ve kanal yüzey pürüzlülüğü ne olmalı?

Tabloda dinamik yüzey için Ra ≤0.4 µm · Rmax ≤3.2 µm, kanal çapı için Ra ≤2.6 µm · Rmax ≤10.0 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16.0 µm değerleri verilir. Kanal dibi ve yan yüzeyler statik olduğu için daha kaba olabilir; asıl hassasiyet keçenin kaydığı yüzeydedir.

Silindirde keçe düzeni nasıl olmalı?

Yataklamalar piston ve boğaz keçeleriyle birlikte kullanılır; yan yükleri taşıyarak keçelerin yalnızca sızdırmazlık görevi yapmasını sağlar. 75 mm mil çapında boğaz keçesi olarak sitemizde A164-075/2 PU, A156-075/5 bulunur.

Kullanırken dikkat edilmesi gerekenler

• Ürünü -30/+120°C sıcaklık aralığında kullanın.
• Akışkan mineral yağ değilse keçe malzemesinin uyumunu doğrulayın.
• Yataklama ağız aralığını (K) kapatacak şekilde zorlamayın; ısıl genleşme için boşluk gereklidir.
• Mil yüzeyinde çizik veya korozyon varsa yeni keçe kısa sürede hasar görür; önce yüzeyi onarın.
