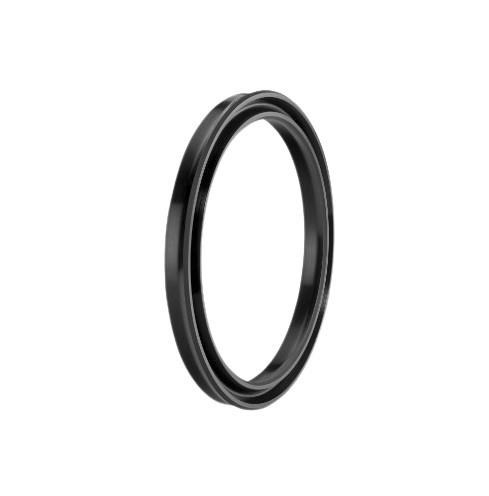

ALP A102-075/1: A102 profilli 75x63x8,5 piston nutringi. Çalışma basıncı 160 bar.
Piston nutringi nerede kullanılır?
A102-075/1, hidrolik silindirlerin pistonunda kullanılır ve pistonun iki tarafı arasındaki sızıntıyı önler. Dış sızdırmazlık dudağı daha kısa tasarlanmış tek parçalı nutringdir; yalnızca piston uygulamaları içindir. NBR ve PU olarak iki malzemede üretilir; PU seçeneği daha yüksek basınca çıkar. Silindir imalatı ve bakım-onarımında yaygın olarak kullanılır.
Sık sorulan sorular
Tablodaki ölçüler neyi gösterir?
Tabloya göre silindir gömleği iç çapı ØD = 75 mm, piston kanal dibi çapı Ød = 63 mm, keçe yüksekliği b = 8,5 mm, kanal genişliği B = 9,5 mm, montaj pahı uzunluğu C = 5 mm. Diğer harflerin yerleri teknik çizimde gösterilir.
Mil ve kanal yüzey pürüzlülüğü ne olmalı?
A102-075/1 için keçenin kaydığı yüzey 75 mm gömlek iç çapıdır. Tabloda dinamik yüzey için Ra ≤0.3 µm · Rmax ≤3.0 µm, kanal çapı için Ra ≤1.8 µm · Rmax ≤10.0 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16.0 µm değerleri verilir. Kanal dibi ve yan yüzeyler statik olduğu için daha kaba olabilir; asıl hassasiyet keçenin kaydığı yüzeydedir.
Akma boşluğu nedir, ne kadar olmalı?
Akma boşluğu (S), keçenin arkasındaki hareketli ve sabit parça arasındaki radyal açıklıktır; basınç yükseldikçe keçe bu boşluğa akmaya çalışır. A102-075/1 için keçe et kalınlığı (ØD − Ød) / 2 = 6 mm’dir. İzin verilen en büyük boşluk: 50 bar: 0,45 · 100 bar: 0,25 · 160 bar: 0,15.
A102-075/1 ile birlikte hangi parçalar kullanılır?
Piston keçesinin iki yanında, pistonu gömlek içinde merkezleyen yataklama ringleri kullanılır. Aynı 75 mm silindir çapı için sitemizde A256-070, A256-070/1 yataklamaları bulunur.
Kullanırken dikkat edilmesi gerekenler
- Ürünü -30/+105 °C sıcaklık aralığında kullanın.
- Çalışma basıncı sınırı (160 bar) aşılmamalıdır; basınç darbelerini de hesaba katın.
- Akışkan mineral yağ değilse keçe malzemesinin uyumunu doğrulayın.
- Montajda keskin kenar, diş ve kanal ağızlarına karşı keçeyi koruyun; gerekirse montaj kovanı kullanın.
- Silindir sökülüp takıldığında keçeleri yenilemek sızıntı riskini azaltır.
