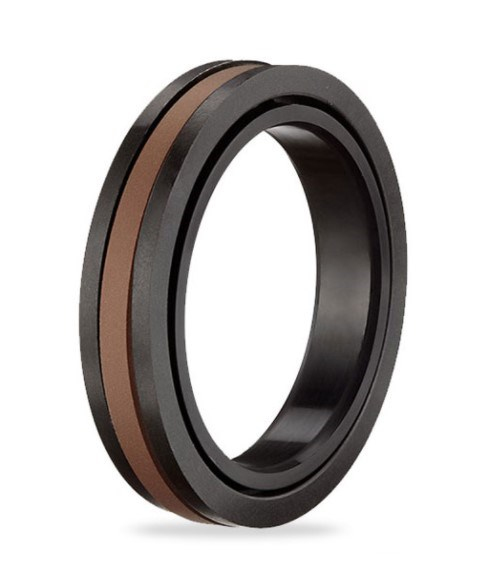

A103 075-058, 75x58x14 mm ölçülü ALP ağır hizmet piston keçesi ürünüdür; malzemesi 80 NBR/PTFE + BRONZ/POM.
75 mm silindir çapı için ağır hizmet piston keçesi olan A103 075-058, pistonun iki tarafı arasındaki sızıntıyı önler. İki termoplastik destek ringi, bir NBR ring ve bir bronz katkılı PTFE sızdırmazlık ringinden oluşur. Çift etkili hidrolik silindirlerde ağır çalışma şartları için tasarlanmıştır. Silindir imalatı ve bakım-onarımında yaygın olarak kullanılır.
75x58x14 ölçüsündeki bu keçede tabloya göre çalışma basıncı 400 bar, çalışma sıcaklığı -30/+105 °C, kayma hızı en fazla 1.5 m/s; akışkan tipi: mineral Yağlar. Bu değerler üst sınırdır; basınç, sıcaklık ve hız aynı anda sınırlara yaklaşıyorsa daha yüksek sınıflı bir profil düşünülmelidir.
A103 075-058 için keçenin kaydığı yüzey 75 mm gömlek iç çapıdır. Tabloda dinamik yüzey için Ra ≤0.2 µm · Rmax ≤2.0 µm, kanal çapı için Ra ≤1.6 µm · Rmax ≤6.3 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤15.0 µm değerleri verilir. Ra ortalama pürüzlülüğü, Rmax en büyük tepe-çukur farkını gösterir; ikisi de sağlanmalıdır.
Set parçaları teknik çizimdeki sıraya göre kanala yerleştirilir; destek ringleri basınç tarafının arkasına gelmelidir. Montaj öncesi tüm parçalar sistem yağıyla yağlanmalı, keskin kenarlardan korunmalıdır. Keçe 58 mm iç ve 75 mm dış çaplı kanala göre ölçülendirilmiştir.
İki termoplastik destek ringi, bir NBR ring ve bir bronz katkılı PTFE sızdırmazlık ringinden oluşur. Çift etkili hidrolik silindirlerde ağır çalışma şartları için tasarlanmıştır. Aynı profilde bu ölçüye en yakın A103 070-055 (70x55x11) ve A103 075-060 (75x60x11) ürünleri de bulunur.
