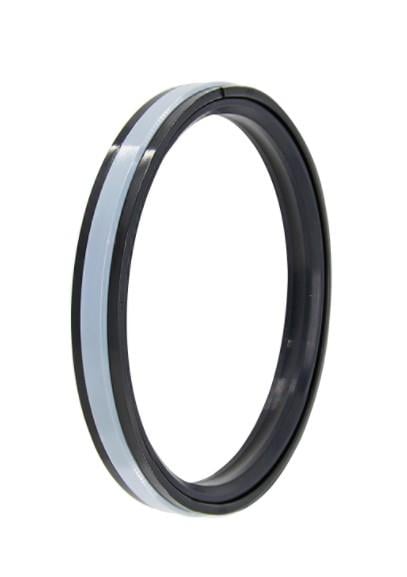

75x55x23 Nbr Piston Keçesi (A114 075-055)

A114 075-055, 75x55x23 mm ölçülü ALP piston keçesi ürünüdür; malzemesi 80 NBR / POM / TPE.

Piston keçesi ne için kullanılır?

A114 075-055, hidrolik silindirlerin pistonunda kullanılır ve pistonun iki tarafı arasındaki sızıntıyı önler. 1 NBR ring, 2 POM destek ringi ve 1 termoplastik sızdırmazlık ringinden oluşan 4 parçalı settir. Destek ringleri sayesinde yüksek basınçta iyi performans gösterir. Silindir imalatı ve bakım-onarımında yaygın olarak kullanılır.

Sık sorulan sorular

A114 075-055 hangi mil / silindir çapına uyar?

Tabloya göre silindir gömleği iç çapı ØD = 75 mm, piston kanal dibi çapı Ød = 55 mm, kanal genişliği B = 23 mm. Diğer harflerin yerleri teknik çizimde gösterilir.

Çalışma basıncı ve sıcaklığı nedir?

75x55x23 ölçüsündeki bu keçede tabloya göre çalışma basıncı 700 bar, çalışma sıcaklığı -30/+105°C, kayma hızı en fazla 0.3 m/s; akışkan tipi: mineral Yağlar. Değerler keçe kanalı ve yüzey kalitesi tabloya uygun olduğunda geçerlidir.

80 NBR / POM / TPE ne demek?

75x55x23 ölçüsündeki bu piston keçesi için kullanılan malzeme: 80 NBR / POM / TPE. 80 değeri malzemenin Shore A sertliğidir. NBR (nitril kauçuk) mineral yağlarla uyumlu, esnek ve ekonomik bir elastomerdir; POM (polyasetal) sert ve rijit bir termoplastiktir; destek ringi olarak keçenin boşluğa akmasını önler. Bu malzemeyle ürünün çalışma sıcaklığı -30/+105°C.

A114 075-055 için yüzey kalitesi nasıl olmalı?

Bu üründe dinamik yüzey 75 mm çaplı silindir gömleğinin iç yüzeyidir. Tabloda dinamik yüzey için Ra ≤0.4 µm · Rmax ≤4.0 µm, kanal çapı için Ra ≤1.6 µm · Rmax ≤10.0 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16.0 µm değerleri verilir. Kanal dibi ve yan yüzeyler statik olduğu için daha kaba olabilir; asıl hassasiyet keçenin kaydığı yüzeydedir.

Kullanırken dikkat edilmesi gerekenler

• Çalışma sıcaklığı -30/+105°C aralığının dışına çıkmamalıdır.
• Basınç sınırını (700 bar) aşan uygulamalarda daha yüksek sınıflı bir profil seçin.
• Mineral yağ dışındaki akışkanlarda (su-glikol, ester, fosfat ester) malzeme uyumunu önceden kontrol edin.
• Montajdan önce keçeyi ve yüzeyleri sistem yağıyla yağlayın.
• Silindir sökülüp takıldığında keçeleri yenilemek sızıntı riskini azaltır.
