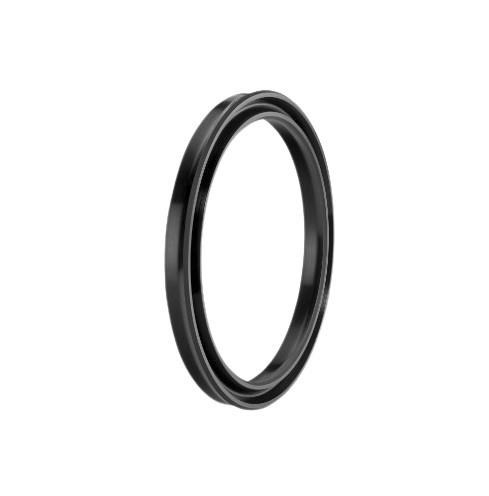

A102-073, 73,02x63,5x5,56 mm ölçülü ALP piston nutringi ürünüdür; malzemesi 90 NBR.
Piston nutringi nerede kullanılır?
A102-073, hidrolik silindirlerin pistonunda kullanılır ve pistonun iki tarafı arasındaki sızıntıyı önler. Dış sızdırmazlık dudağı daha kısa tasarlanmış tek parçalı nutringdir; yalnızca piston uygulamaları içindir. NBR ve PU olarak iki malzemede üretilir; PU seçeneği daha yüksek basınca çıkar. Mobil ve sabit hidrolik sistemlerin silindirlerinde kullanılır.
Sık sorulan sorular
Tablodaki ölçüler neyi gösterir?
Tabloya göre silindir gömleği iç çapı ØD = 73,02 mm, piston kanal dibi çapı Ød = 63,5 mm, keçe yüksekliği b = 5,56 mm, kanal genişliği B = 6,56 mm, montaj pahı uzunluğu C = 4 mm. Keçe seçiminde esas alınan, sızdırmazlığın yapılacağı yüzeyin çapıdır; kanal ölçüleri de keçe ile birebir uyumlu olmalıdır.
Piston nutringi kaç bar basınca dayanır?
73,02x63,5x5,56 ölçüsündeki bu keçede tabloya göre çalışma basıncı 160 bar, çalışma sıcaklığı -30/+105 °C, kayma hızı en fazla 0.5 m/s; akışkan tipi: mineral Yağlar. Sınır değerler tek tek verilir; uygulamada basınç darbeleri ve sıcaklık artışı da hesaba katılmalıdır.
A102-073 için izin verilen boşluk ne kadar?
Akma boşluğu (S), keçenin arkasındaki hareketli ve sabit parça arasındaki radyal açıklıktır; basınç yükseldikçe keçe bu boşluğa akmaya çalışır. A102-073 için keçe et kalınlığı (ØD − Ød) / 2 = 4,76 mm’dir. İzin verilen en büyük boşluk: 50 bar: 0,40 · 100 bar: 0,20 · 160 bar: 0,10.
Piston nutringi nasıl monte edilir?
Keçe, sızdırmazlık dudakları basınç tarafına bakacak şekilde kanala yerleştirilir. Keçe ve yüzeyler montajdan önce sistemde kullanılan yağla yağlanmalıdır. Bu ölçü için montaj pahı uzunluğu en az C = 4 mm, kanal genişliği B = 6,56 mm olmalıdır.
Kullanırken dikkat edilmesi gerekenler
- Ürünü -30/+105 °C sıcaklık aralığında kullanın.
- Çalışma basıncı sınırı (160 bar) aşılmamalıdır; basınç darbelerini de hesaba katın.
- Akışkan mineral yağ değilse keçe malzemesinin uyumunu doğrulayın.
- Keçeyi tornavida gibi sivri aletlerle kanala bastırmayın; dudak çizilirse sızdırır.
- Keçeleri güneş ışığından, ozondan ve ısıdan uzak, serin bir yerde saklayın.
