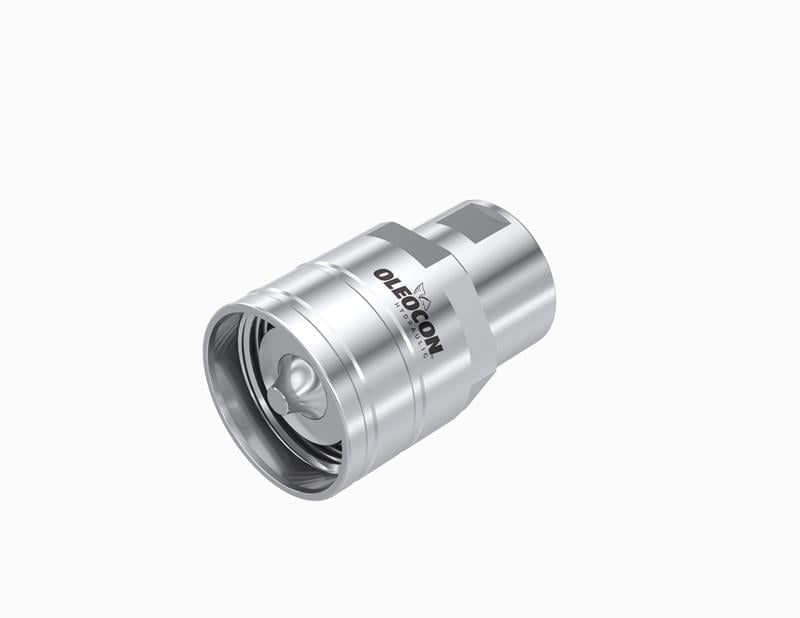

QC-STC-6B-SAE4, yüksek basınçlı ve darbeli hidrolik hatları vidalayarak bağlamak için kullanılan erkek popetli kaplindir. Oleocon STC serisinin 6,3 gövde modelidir ve 7/16-20 UNF O-ringli SAE port bağlantıya sahiptir. En fazla 350 bar çalışma basıncında, 12 l/dk nominal debiyle çalışır. Somun erkek parçadadır; bu parça çoğunlukla ataşman tarafındaki hortuma takılır ve dişi parçaya vidalanarak bağlanır.
6,3 gövde erkek vidalı kaplin nerede kullanılır?
Basıncın yüksek, debinin düşük olduğu bağlantılar içindir. Hidrolik test ve kalibrasyon düzenekleri, silindirle çalışan kaldırma sistemleri ve servis hatları tipik kullanım yerleridir. UNF/UN dişli girişi O-ringli SAE port standardındadır (ISO 11926-1); O-ringli erkek rakorlar doğrudan takılır.
Sık sorulan sorular
QC-STC-6B-SAE4 hangi parçaya vidalanır?
6,3 gövde ölçüsündeki ISO 14541 vidalı dişi kapline (QC-STC-6A serisi) vidalanır. Örneğin QC-STC-6A-SAE4 bu parçayla birleşir. Dişi tarafın arka bağlantısı farklı olabilir; önemli olan gövde ölçüsünün ve standardın aynı olmasıdır. İtmeli (bilyeli) dişi kaplinlerle birleşmez.
7/16-20 UNF O-ringli SAE girişe hangi rakor takılır?
Bu giriş ISO 11926-1 (SAE J1926) standardında O-ringli düz porttur. Aynı dişe sahip O-ringli erkek rakor (ORB) takılır; sızdırmazlığı rakordaki O-ring, portun pah yüzeyine oturarak sağlar. O-ringin sağlam olduğunu kontrol edin ve takmadan önce hafifçe yağlayın.
Vidalı kaplinin bakımı nasıl yapılır?
Bağlamadan önce iki parçanın uçlarını ve dişlerini temiz bir bezle silin; dişlerdeki kum ve toz hem sızdırmazlığı bozar hem de dişi aşındırır. Ayrıkken toz kapaklarını takın. Somunun rahat döndüğünü, dişlerde ezilme olmadığını ve contaların sağlam olduğunu düzenli kontrol edin. Diş hasarı veya sürekli kaçak, değişim gerektiğini gösterir.
Vidalı kaplin hangi makine ve sektörlerde kullanılır?
En yaygın kullanım iş makinelerinde darbeli ataşman hatlarıdır: ekskavatör kırıcıları, yıkım ataşmanları, kazık makineleri ve hidrofreze kazıcılar. Paletli vinçlerde, finişerlerde, paleti hidrolik olarak genişleyen makinelerde, tarım ve beton ekipmanlarında da kullanılır. Endüstride test tezgâhları ile basınç altında sökülmesi gereken hatlarda tercih edilir. Ortak nokta; yüksek basınç, basınç darbesi ve sökme sırasında hatta kalan basınçtır.
Vidalı popetli kaplin nasıl çalışır?
Dişi ve erkek parçanın içinde yaylı birer popet valf vardır; ayrıkken bu valfler hattı kapalı tutar. Bağlantı itilerek değil, erkek parçanın somunu dişi parçanın dişine vidalanarak yapılır. Vidalama ilerledikçe iki popet birbirini iterek açılır ve yağ geçer. Sökerken somun gevşetildikçe popetler kapanır ve hat yeniden kendiliğinden kapanır.
Kullanırken dikkat edilmesi gerekenler
- 6,3 gövdede çalışma basıncı en fazla 350 bar, patlama basıncı 1400 bar'dır. Kırıcı ve benzeri ataşmanların basınç pikleri de bu çalışma basıncını aşmamalıdır.
- O-ringli porta takılan rakorun O-ringini kontrol edin ve hafifçe yağlayın; kesik O-ring darbeli hatta hemen kaçak yapar.
- Devredeki yağ 80°C üzerindeyken bağlama ve ayırma yapmayın; uzun süre çalışan kırıcıyı değiştirmeden önce soğumasını bekleyin.
- Pompa çalışırken (dinamik basınç altında) bağlama veya ayırma yapmayın; bu seride yalnızca en fazla 100 bar artık basınç altında bağlama yapılabilir.
