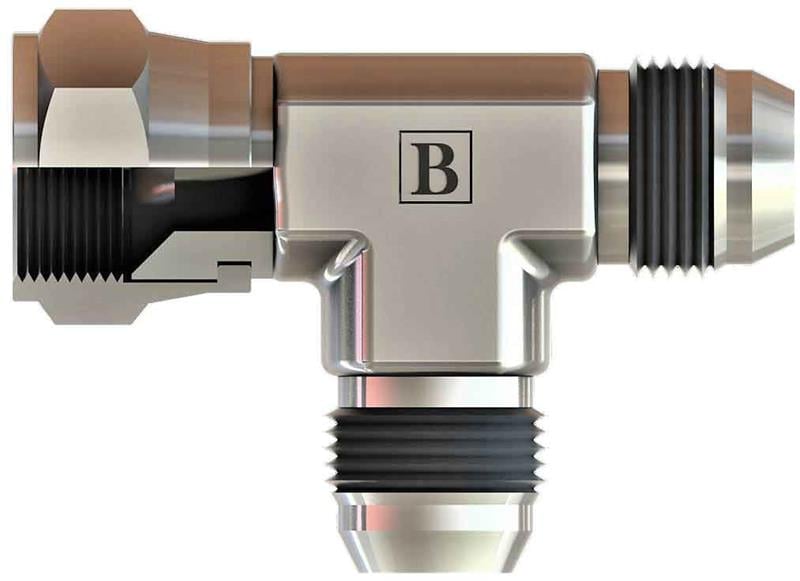

7/16-20 Unf Unf Yan Bacak T Rakor (SB-1111-WYT)

SB-1111-WYT, 7/16-20 UNF ölçüsünde OLC UNF yan bacak T rakor ürünüdür.

SB-1111-WYT ne işe yarar?

SB-1111-WYT, 7/16-20 UNF bağlantılı bir hattı üç yöne ayıran T rakordur. Yan bacak tipinde farklı bağlantı ucu T’nin yan kolunda bulunur; uçların konumu teknik resimde gösterilir. Paralel çalışan silindir veya motorlara akış dağıtmak için tercih edilir.

Sık sorulan sorular

SB-1111-WYT için karşı parça nasıl seçilir?

Bu ürünün bağlantı dişi 7/16-20 UNF ölçüsündedir. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin.

7/16-20 UNF dişi nasıl tanınır?

7/16-20 UNF, inç ölçülü ince adımlı Amerikan dişidir; 7/16" çapta inç başına 20 diş bulunur. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

Bağlantıda conta gerekir mi?

SB-1111-WYT ürününün 7/16-20 UNF tarafı JIC 37° (UNF) bağlantıdır. JIC 37° bağlantıda erkek ucun 37° konik yüzeyi, somunlu tarafın havşasına oturur; contasız, metal-metal sızdırmazlık sağlar.

Tablodaki harfler neyi gösterir?

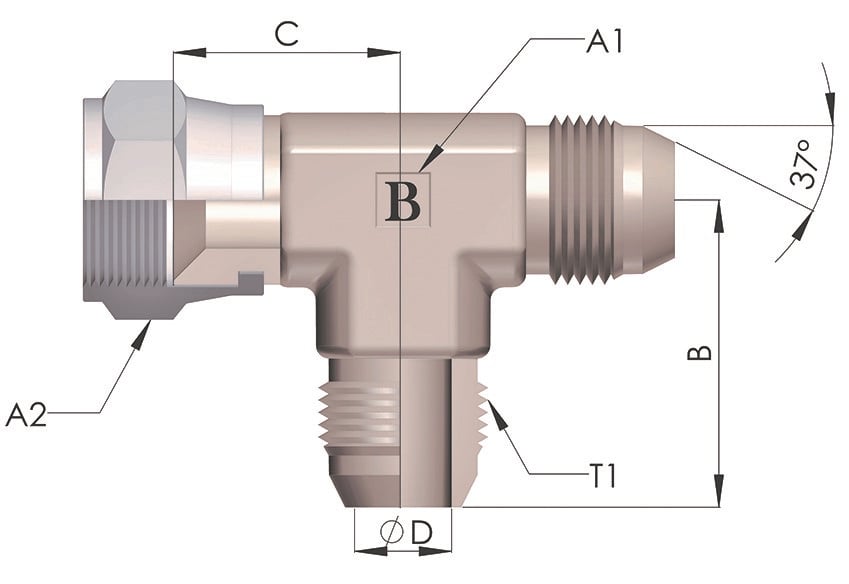

Tabloya göre Diş Ölçüsü T1 7/16-20-UNF, C 20, B 20, ØD 4,5, A1 12, A2 16. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (7/16-20 UNF) ve bağlantı standardını montajdan önce kontrol edin.
• JIC bağlantıyı aşırı sıkmayın; konik yüzey ezilerek sızdırmaya başlar.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
