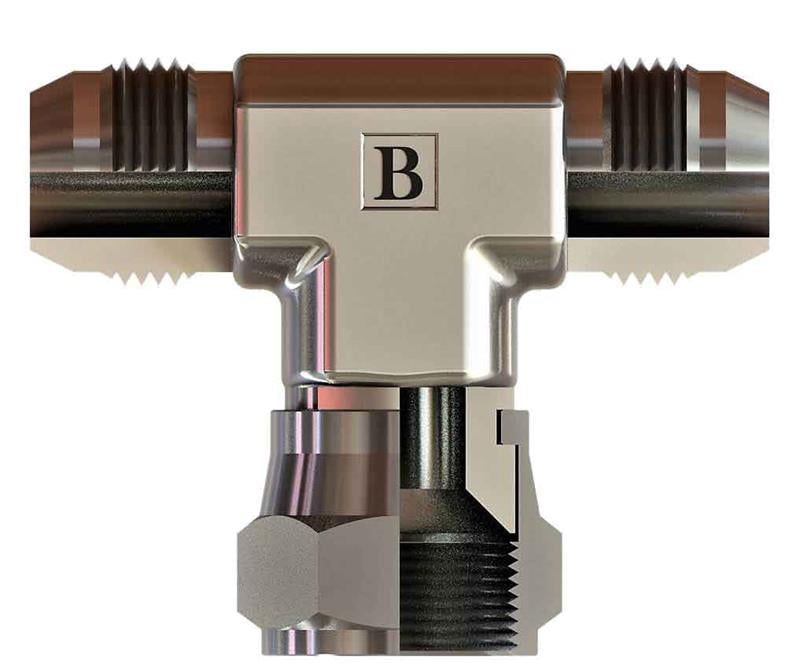

7/16-20 Unf Unf Orta Bacak T Rakor (SB-1111-WOT)

SB-1111-WOT, 7/16-20 UNF ölçüsünde OLC UNF orta bacak T rakor ürünüdür.

UNF orta bacak T rakor ne için kullanılır?

SB-1111-WOT, 7/16-20 UNF bağlantılı bir hattı üç yöne ayıran T rakordur. Orta bacak tipinde farklı bağlantı ucu T’nin orta kolunda bulunur; uçların konumu teknik resimde gösterilir. Paralel çalışan silindir veya motorlara akış dağıtmak için tercih edilir.

Sık sorulan sorular

SB-1111-WOT için karşı parça nasıl seçilir?

Bu ürünün bağlantı dişi 7/16-20 UNF ölçüsündedir. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır.

7/16-20 UNF dişi nasıl tanınır?

7/16-20 UNF ifadesinde 7/16" nominal diş çapını, 20 ise inç başına diş sayısını gösterir. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

Bu bağlantı nasıl sızdırmazlık sağlar?

SB-1111-WOT ürününün 7/16-20 UNF tarafı JIC 37° (UNF) bağlantıdır. UNF / JIC 37° sisteminde diş yalnızca sıkma kuvvetini taşır, sızdırmazlığı 37° konik oturma yüzeyleri yapar.

Tablodaki harfler neyi gösterir?

Tabloya göre Diş Ölçüsü T1 7/16-20-UNF, B 20, C 20, ØD 4,5, A1 12, A2 16. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• JIC bağlantıyı aşırı sıkmayın; konik yüzey ezilerek sızdırmaya başlar.
• Bağlantıyı basınç altındayken sökmeye çalışmayın.
