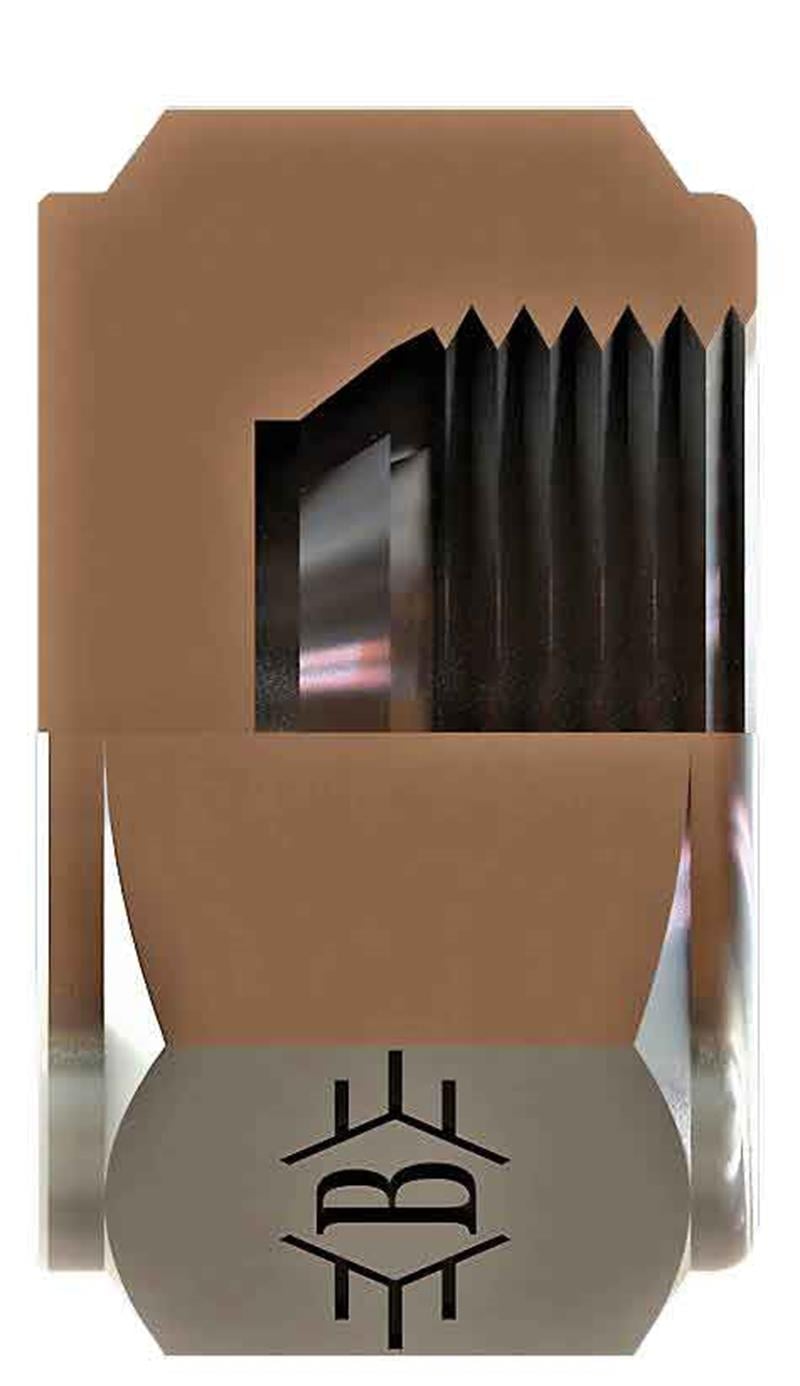

7/16-20 Unf Somunlu Tapa (SB-1120-WST)

SB-1120-WST, 7/16-20 UNF ölçüsünde OLC UNF kör somun ürünüdür.

UNF kör somun nerede kullanılır?

SB-1120-WST, 7/16-20 UNF erkek bir ucu kapatan somunlu (kör) tapadır. Test, bakım ve sonradan bağlantı yapılacak noktalarda hattı geçici veya kalıcı olarak kapatır. Valf bloklarında boş kalan portların kapatılmasında kullanılır.

Sık sorulan sorular

SB-1120-WST nereye takılır?

Dişi portlar için erkek tapa, erkek uçlar için somunlu (kör) tapa kullanılır. Bu ürün 7/16-20 UNF bağlantılar içindir.

SB-1120-WST hangi bağlantılara uyar?

Bu ürünün bağlantı dişi 7/16-20 UNF ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

Diş ölçüsü nasıl okunur?

7/16" UNF dişte inç başına 20 diş vardır; bu yüzden tabloda 7/16-20 olarak yazılır. İnç ölçülü dişlerde adım, inç başına diş sayısıyla ifade edilir.

Bağlantıda conta gerekir mi?

7/16-20 UNF bağlantı tarafında JIC 37° (UNF) yapısı kullanılır. JIC 37° bağlantıda erkek ucun 37° konik yüzeyi, somunlu tarafın havşasına oturur; contasız, metal-metal sızdırmazlık sağlar.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• JIC bağlantıyı aşırı sıkmayın; konik yüzey ezilerek sızdırmaya başlar.
• Basınç altındaki hattı tapayı sökmeden önce boşaltın.
• Bağlantıyı basınç altındayken sökmeye çalışmayın.
