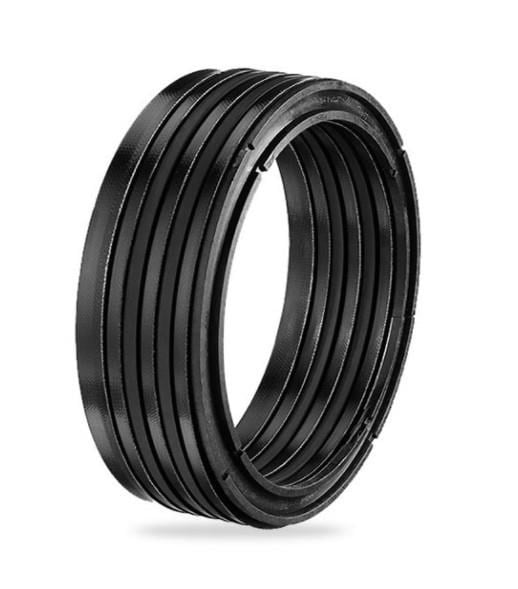

70x90x40 mm ölçüsündeki A120-070/1, A120 profilli 90 NBR / Bezli NBR / POM boğaz packing seti olarak hidrolik silindirlerde kullanılır.
A120-070/1 ne işe yarar?
A120-070/1, hidrolik silindirlerin boğaz (piston kolu) bölümünde kullanılır ve yağın dışarı kaçmasını önler. V şeklindeki manşetlerin birleşiminden oluşan 7 elemanlı settir: 1 POM ön manşet, 3 bezli NBR orta manşet, 2 NBR orta manşet ve 1 bezli NBR arka manşet. Bezli NBR manşetler pamuklu beze NBR uygulanıp kalıplanarak üretilir. Mobil ve sabit hidrolik sistemlerin silindirlerinde kullanılır.
Sık sorulan sorular
Yüzey pürüzlülüğü neden önemlidir?
Bu üründe keçenin kaydığı dinamik yüzey 70 mm çaplı mildir. Tabloda dinamik yüzey için Ra ≤0.4 µm · Rmax ≤3.2 µm, kanal çapı için Ra ≤1.6 µm · Rmax ≤6.3 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16 µm değerleri verilir. Dinamik yüzey (keçenin kaydığı yüzey) çok kaba olursa keçe hızla aşınır, çok parlak olursa yağ filmi tutunamaz.
A120-070/1 için izin verilen boşluk ne kadar?
Basınç altında keçe malzemesi metal parçalar arasındaki boşluğa sıkışabilir (ekstrüzyon); bu yüzden boşluk basınca göre sınırlanır. A120-070/1 için keçe et kalınlığı (ØD − Ød) / 2 = 10 mm’dir. İzin verilen en büyük boşluk: P≤350 bar → 0,45; 350<P≤600 bar → 0,25.
Boğaz packing seti nasıl monte edilir?
Çok parçalı setlerde parçaların sırası ve yönü teknik çizime göre kontrol edilmelidir. Manşetler aşırı sıkıştırılmamalı, kanal yüksekliği üretici önerisine göre ayarlanmalıdır. Kanal genişliği tabloya göre B = 40 mm’dir. Parçalı tip kanala montaj önerilir; parçalı kanalın B yüksekliğinin toplam packing yüksekliğinin %7,5’i oranında ayarlanması montajı kolaylaştırır.
Hangi keçelerle birlikte kullanılır?
Tipik boğaz düzeni: yataklama + boğaz keçesi (gerekirse önünde ön basınç ringi) + toz keçesi. Sitemizde aynı 70 mm mil çapı için toz keçesi olarak A205-070, A208-070/3; yataklama olarak A251-070/9, A251-070/8 bulunur.
Kullanırken dikkat edilmesi gerekenler
- Çalışma sıcaklığı -30/+105 °C aralığının dışına çıkmamalıdır.
- Basınç sınırını (400 bar) aşan uygulamalarda daha yüksek sınıflı bir profil seçin.
- Mineral yağ dışındaki akışkanlarda (su-glikol, ester, fosfat ester) malzeme uyumunu önceden kontrol edin.
- Keçeyi takmadan önce kanalı ve mili çapak ve talaştan temizleyin.
- Manşetleri aşırı sıkıştırmak sürtünmeyi artırır; önerilmez.
