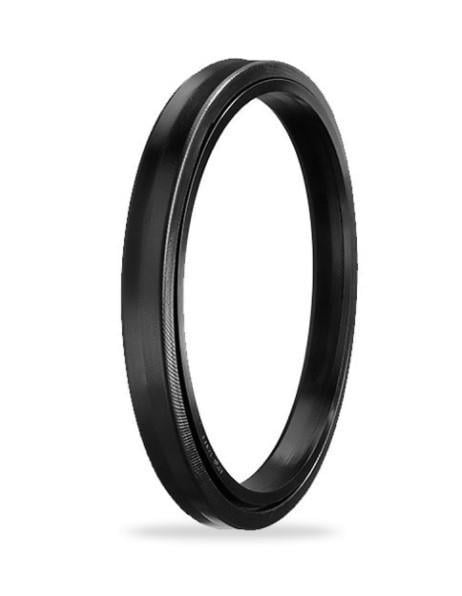

70x90x14 mm ölçüsündeki A156-070/3, A156 profilli 80 NBR / Bezli NBR / POM bezli boğaz keçesi olarak hidrolik silindirlerde kullanılır.
Bezli boğaz keçesi ne için kullanılır?
70 mm mil için bezli boğaz keçesi olan A156-070/3, yağın dışarı kaçmasını önler. Pamuklu beze emprenye edilmiş NBR ile NBR malzemenin birlikte kalıplanmasıyla üretilir; POM destek ringi bulunur. Boğaz uygulamaları için tasarlanmıştır; POM destek ringi akmaya karşı direnç sağlar. İş makineleri, presler, tarım makineleri ve endüstriyel hidrolik silindirlerde kullanılır.
Sık sorulan sorular
70x90x14 ölçüsü nasıl okunur?
Tabloya göre mil (piston kolu) çapı Ød = 70 mm, kanal dibi çapı ØD = 90 mm, keçe yüksekliği b = 12,6 mm, kanal genişliği B = 14 mm. Keçe seçiminde esas alınan, sızdırmazlığın yapılacağı yüzeyin çapıdır; kanal ölçüleri de keçe ile birebir uyumlu olmalıdır.
A156-070/3 için yüzey kalitesi nasıl olmalı?
A156-070/3 için dinamik yüzey, 70 mm mil (piston kolu) yüzeyidir. Tabloda dinamik yüzey için Ra ≤0.4 µm · Rmax ≤3.2 µm, kanal çapı için Ra ≤1.8 µm · Rmax ≤6.3 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16.0 µm değerleri verilir. Kanal dibi ve yan yüzeyler statik olduğu için daha kaba olabilir; asıl hassasiyet keçenin kaydığı yüzeydedir.
Akma boşluğu nedir, ne kadar olmalı?
Akma boşluğu (S), keçenin arkasındaki hareketli ve sabit parça arasındaki radyal açıklıktır; basınç yükseldikçe keçe bu boşluğa akmaya çalışır. A156-070/3 için keçe et kalınlığı (ØD − Ød) / 2 = 10 mm’dir. İzin verilen en büyük boşluk: 150 bar → 0,4; 250 bar → 0,3; 400 bar → 0,2.
Keçe kanala nasıl takılır?
Keçe, sızdırmazlık dudakları basınç tarafına bakacak şekilde kanala yerleştirilir. Keçe ve yüzeyler montajdan önce sistemde kullanılan yağla yağlanmalıdır. Kanal genişliği tabloya göre B = 14 mm’dir. İç çapı 40 mm’den küçük ölçülerde parçalı (açılabilir) keçe kanalı önerilir.
Kullanırken dikkat edilmesi gerekenler
- Ürünü -30/+105 °C sıcaklık aralığında kullanın.
- Çalışma basıncı sınırı (400 bar) aşılmamalıdır; basınç darbelerini de hesaba katın.
- Akışkan mineral yağ değilse keçe malzemesinin uyumunu doğrulayın.
- Montajda keskin kenar, diş ve kanal ağızlarına karşı keçeyi koruyun; gerekirse montaj kovanı kullanın.
- İç çapı 40 mm’den küçük ölçülerde parçalı (açılabilir) keçe kanalı önerilir.
