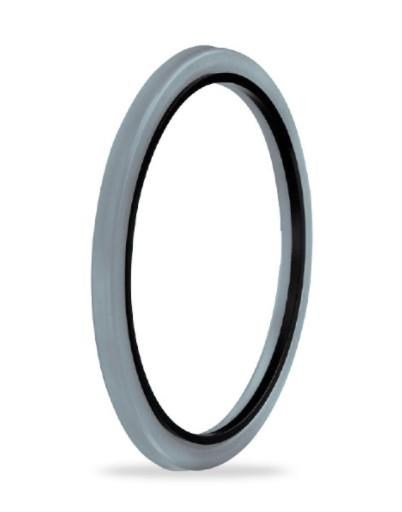

ALP A269-070 PU: A269 profilli 70x85,5x6,3 yüksek performanslı ön basınç ringi. Çalışma basıncı 400 bar.
A269-070 PU ne işe yarar?
A269-070 PU, hidrolik silindirlerin boğaz (piston kolu) bölümünde kullanılır ve yağın dışarı kaçmasını önler. 95 PU ring ve POM destek ringinden oluşan, boğazda birinci sızdırmazlık elemanı olarak kullanılan ringdir. Yüksek mukavemetli PU ile ağır hizmet uygulamalarına uygundur. Silindir imalatı ve bakım-onarımında yaygın olarak kullanılır.
Sık sorulan sorular
Tablodaki ölçüler neyi gösterir?
Tabloya göre mil (piston kolu) çapı Ød = 70 mm, kanal dibi çapı ØD = 85,5 mm, keçe yüksekliği b = 6 mm, kanal genişliği B = 6,3 mm. Diğer harflerin yerleri teknik çizimde gösterilir.
Mil ve kanal yüzey pürüzlülüğü ne olmalı?
A269-070 PU için dinamik yüzey, 70 mm mil (piston kolu) yüzeyidir. Tabloda dinamik yüzey için Ra ≤0.4 µm · Rmax ≤3.2 µm, kanal çapı için Ra ≤1.6 µm · Rmax ≤6.3 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16.0 µm değerleri verilir. Kanal dibi ve yan yüzeyler statik olduğu için daha kaba olabilir; asıl hassasiyet keçenin kaydığı yüzeydedir.
A269-070 PU için izin verilen boşluk ne kadar?
Akma boşluğu (S), keçenin arkasındaki hareketli ve sabit parça arasındaki radyal açıklıktır; basınç yükseldikçe keçe bu boşluğa akmaya çalışır. A269-070 PU için keçe et kalınlığı (ØD − Ød) / 2 = 7,75 mm’dir. İzin verilen en büyük boşluk: 150 bar: 0,6 · 250 bar: 0,5 · 400 bar: 0,4.
A269 ile diğer profiller arasındaki fark nedir?
95 PU ring ve POM destek ringinden oluşan, boğazda birinci sızdırmazlık elemanı olarak kullanılan ringdir. Yüksek mukavemetli PU ile ağır hizmet uygulamalarına uygundur. Aynı profilde bu ölçüye en yakın A269-065 PU (65x80,5x6,3) ve A269-075 PU (75x90,5x6,3) ürünleri de bulunur.
Kullanırken dikkat edilmesi gerekenler
- Ürünü -30/+100 °C sıcaklık aralığında kullanın.
- Çalışma basıncı sınırı (400 bar) aşılmamalıdır; basınç darbelerini de hesaba katın.
- Akışkan mineral yağ değilse keçe malzemesinin uyumunu doğrulayın.
- Montajda keskin kenar, diş ve kanal ağızlarına karşı keçeyi koruyun; gerekirse montaj kovanı kullanın.
- Tek başına kullanılmaz; mutlaka ikinci bir boğaz keçesiyle birlikte kullanılmalıdır.
