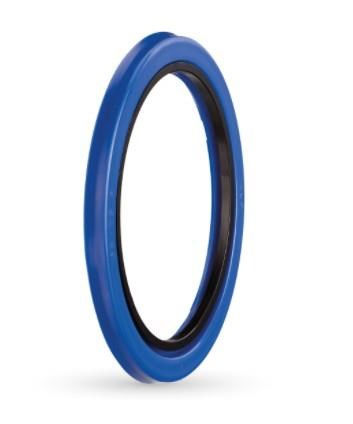

ALP A209-070 PU: A209 profilli 70x85,5x6,3 ön basınç ringi. Çalışma basıncı 400 bar.
A209-070 PU ne işe yarar?
70 mm mil için ön basınç ringi olan A209-070 PU, yağın dışarı kaçmasını önler. Yüksek performanslı PU ring ile POM destek ringinden oluşur; boğazda birinci sızdırmazlık elemanı olarak kullanılır. Basınç darbelerini ve yüksek basıncı karşılayarak arkasındaki ana boğaz keçesinin yükünü azaltır. Silindir imalatı ve bakım-onarımında yaygın olarak kullanılır.
Sık sorulan sorular
A209-070 PU hangi mil / silindir çapına uyar?
Tabloya göre mil (piston kolu) çapı Ød = 70 mm, kanal dibi çapı ØD = 85,5 mm, keçe yüksekliği b = 6 mm, kanal genişliği B = 6,3 mm. Diğer harflerin yerleri teknik çizimde gösterilir.
A209-070 PU için yüzey kalitesi nasıl olmalı?
A209-070 PU için dinamik yüzey, 70 mm mil (piston kolu) yüzeyidir. Tabloda dinamik yüzey için Ra ≤0.4 µm · Rmax ≤3.2 µm, kanal çapı için Ra ≤1.6 µm · Rmax ≤6.3 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16.0 µm değerleri verilir. Dinamik yüzey (keçenin kaydığı yüzey) çok kaba olursa keçe hızla aşınır, çok parlak olursa yağ filmi tutunamaz.
Basınca göre izin verilen boşluk nedir?
Akma boşluğu (S), keçenin arkasındaki hareketli ve sabit parça arasındaki radyal açıklıktır; basınç yükseldikçe keçe bu boşluğa akmaya çalışır. A209-070 PU için keçe et kalınlığı (ØD − Ød) / 2 = 7,75 mm’dir. İzin verilen en büyük boşluk: 150 bar: 0,6 · 250 bar: 0,5 · 400 bar: 0,4.
A209 profilinin özelliği nedir?
Yüksek performanslı PU ring ile POM destek ringinden oluşur; boğazda birinci sızdırmazlık elemanı olarak kullanılır. Basınç darbelerini ve yüksek basıncı karşılayarak arkasındaki ana boğaz keçesinin yükünü azaltır. Aynı profilde bu ölçüye en yakın A209-065 PU (65x80,5x6,3) ve A209-075 PU (75x90,5x6,3) ürünleri de bulunur.
Kullanırken dikkat edilmesi gerekenler
- Ürünü -40 /+100 °C sıcaklık aralığında kullanın.
- Çalışma basıncı sınırı (400 bar) aşılmamalıdır; basınç darbelerini de hesaba katın.
- Akışkan mineral yağ değilse keçe malzemesinin uyumunu doğrulayın.
- Keçeyi tornavida gibi sivri aletlerle kanala bastırmayın; dudak çizilirse sızdırır.
- Tek başına kullanılmaz; mutlaka başka bir boğaz keçesiyle kombinasyon halinde kullanılmalıdır.
