70x85 Silindir Arka Kapak Yağ Girişli (GDC-AKR-70x85)

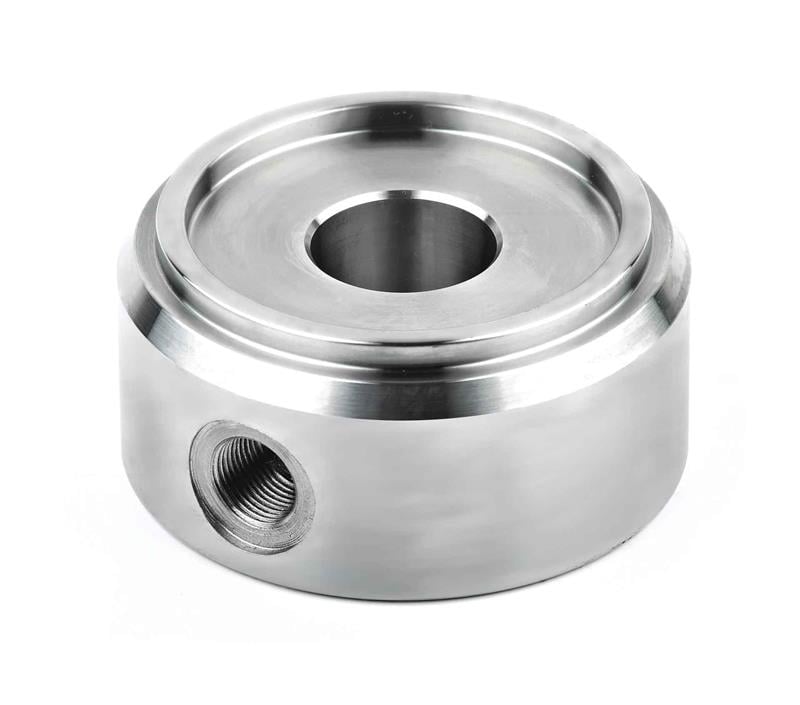

70x85 ölçüsündeki GDC-AKR-70x85, hidrolik silindir imalatında kullanılan yağ girişli silindir arka kapağıdır. 70 mm iç çaplı silindir 200 bar'da yaklaşık 77 kN kuvvet üretir; bağlantı bu kuvveti taşır.

70x85 yağ girişli silindir arka kapağı nerede kullanılır?

Hidrolik silindir imalatında borunun arka ucuna veya bağlantı noktasına kaynatılarak kullanılır. Silindirin arka tarafını kapatır ve silindirin makineye bağlanmasında görev alır.

Sık sorulan sorular

70x85 ölçüsü ne anlama gelir?

İlk sayı silindir borusunun iç çapını (70 mm), ikinci sayı dış çapını (85 mm) gösterir. Buna göre boru et kalınlığı yaklaşık 7,5 mm'dir; GDC-AKR-70x85 bu boruya uyar.

Arka kapak boruya nasıl bağlanır?

Arka kapaklar silindir borusuna kaynakla birleştirilir. Kaynaktan önce kapak ve boru ağzı temizlenir, eksen kaçıklığı olmayacak şekilde puntalanır ve tam nüfuziyetli kaynak yapılır. Kaynak sonrası borunun iç yüzeyinde çapak veya taşma kalmamalıdır; aksi halde piston keçesi zarar görür.

Bu boru ile silindir ne kadar kuvvet üretir?

70 mm iç çaplı silindir 200 bar'da yaklaşık 77 kN (7,8 ton) itme kuvveti üretir. Arka kapak bu kuvvetin tamamını taşır; bu yüzden kaynak kalitesi silindirin güvenliği için kritiktir.

GDC-AKR-70x85 ölçüleri nelerdir?

Katalog ölçü tablosuna göre D = 85 mm, D1 = 70 mm, D2 = 26 mm, L = 40 mm, L1 = 5 mm, DİŞ = 3/8'' olarak verilmiştir. Harflerin parça üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Kaynaktan önce kapak ve boru ağzını temizleyin; yağ ve boya kalıntısı kaynak kalitesini bozar.
• Kapağı boruyla eksen kaçıklığı olmadan puntalayın.
• Kaynak sırasında port dişlerini ve işlenmiş yüzeyleri koruyun.
